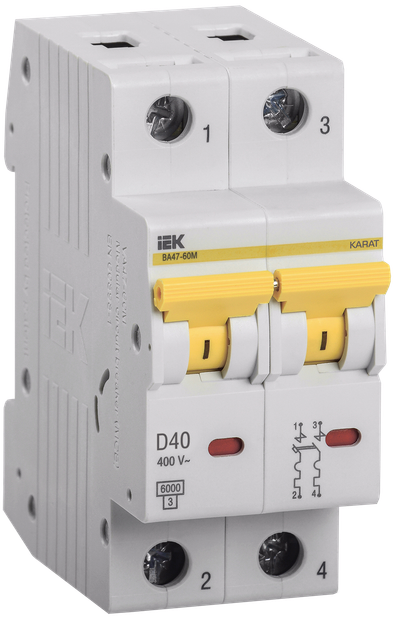

KARAT Автоматический выключатель ВА47-60M 2P D 40А 6кА IEK

Основные характеристики
Количество полюсов | 2 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Описание
Выключатели ВА47-60М выполняют функции автоматического отключения электроустановки при появлении сверхтоков и оперативного управления участками электрических цепей. Устройства прекрасно подходят для применения в групповых щитках (квартирные и этажные), а также в учетно-распределительных щитах административных и жилых зданий.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от сверхтоков – тепловая и электромагнитная.
- Широкая рукоятка для удобства включения/выключения автоматического выключателя.
- Защелка на DIN-рейку с двойным фиксированным положением.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую прочность соединения.
- Широкий диапазон рабочих температур от -40°С до +50°С.

Технические характеристики
Количество полюсов | 2 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 15.0 |
Отключающая способность по EN 60898, кА | 6 |
Сфера применения | Промышленное и бытовое |
Возможна дополнит комплектация | Да |
Общ количество полюсов | 2 |
Возможность присоединения шин | PIN (штырь), FORK (вилка) |
Наличие теплового расцепителя | Да |
Макс сечение входящего кабеля, мм² | 25 |
Ширина по количеству модульных расстояний | 2 |
Тип подключения | Винтовое соединение |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 6.0 |
Наличие электромагнитного расцепителя | Да |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Наличие взрывозащиты | Без взрывозащиты |
Тип монтажной рейки | 35x7.5 |
Наличие дифференциального расцепителя | Нет |
Класс защиты от поражения электрическим током | 0 |
Степень защиты - IP | IP20 |
Наличие электронного расцепителя | Нет |
Количество защищенных полюсов | 2 |
Класс токоограничения | 3 |
Вес одного полюса, кг | ≤ 0,2 |
Монтажная глубина - ниши, мм | 71 |
Климатическое исполнение | УХЛ4 |
Количество силовых полюсов | 2 |
Частота, Гц | 50 |
Электр износостойкость, циклов | ≥ 8000 |
Мех износостойкость, циклов | ≥ 20000 |
Тип монтажа | на DIN-рейку |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 6.0 |
Частота, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Габаритный Чертеж (JPG, 1.93 MB)
Инструкция по использованию таблиц селективности (PDF, 390.22 KB)
Схема Подключения (JPG, 1.90 MB)
Таблицы селективности 01 (XLSX, 322.87 KB)
Таблицы селективности 02 с 01 (XLSX, 197.92 KB)
Схема Подключения (JPG, 140.03 KB)
Листовка (PDF, 2.06 MB)
Габаритный Чертеж (JPG, 187.79 KB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 6 | 72 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | КОРОБКА/БОКС | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056651560 | 4606056651577 | 4606056651584 |
Вес брутто, кг | 0.233 | 1.398 | 16.776 |
Вес нетто, кг | 0.201 | 1.206 | 14.472 |
Объем, м^3 | 0.000306 | 0.001403 | 0.022032 |
Длина, см | 7.5 | 22 | 53.5 |
Высота, см | 8.4 | 7.5 | 17.5 |
Ширина, см | 1.8 | 8.5 | 23.5 |
Способ нанесения информации | На изделие | На коробку | На стикер |
