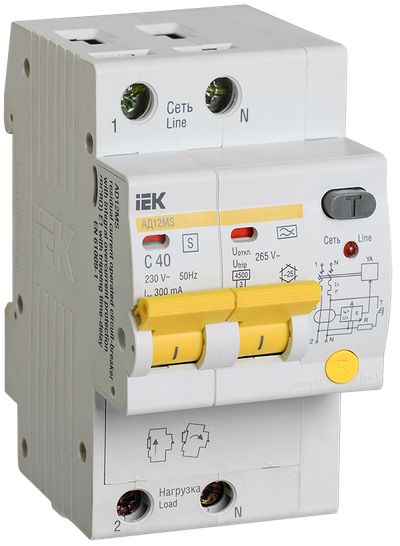

KARAT Дифференциальный автомат АД12MS 2P 40А 300мА тип A IEK
Основные характеристики
| Номин ток, А | 40 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,3 |
| Тип тока утечки | A |
| Отключающая способность, кА | 4.5 |
Описание
Селективные дифференциальные автоматы со встроенной защитой от сверхтоков используются для построения селективных (многоступенчатых) схем защиты от дифференциального тока. Предназначены для эксплуатации в однофазных электрических цепях переменного тока напряжением 230 В частотой 50 Гц, рассчитаны на номинальный ток от 20 А до 63 А. Номинальный отключающий дифференциальный ток (уставка срабатывания) 100 мА и 300 мА. Применяются в распределительных щитах жилых и общественных зданий, квартирных щитках, устройствах временного электроснабжения строительных площадок, садовых домов, гаражей. Благодаря усовершенствованной конструкции дифференциального блока и компактным габаритам обеспечивается экономия места в щитке.
Срок службы:
15 лет
Гарантия:
7 лет
Преимущества
- Усовершенствованная дугогасительная система: патент на полезную модель № RU 139886.
- Встроенная защита от длительных перенапряжений сети.
- Стандартное присоединение нагрузки и двойное присоединение сети.
- Визуальная индикация состояния контактов и светодиодная индикация наличия напряжения на клеммах "Нагрузка".
- Компактная энергоэффективная конструкция - экономия места в щите.
- Увеличенная прочность корпуса - 2 дополнительные заклепки и монолитная лицевая панель.
- Безвинтовое присоединение дополнительных устройств КС47, КСВ47.
- Быстрый монтаж/демонтаж без использования инструментов.
Особенности конструкции
Технические характеристики
| Номин ток, А | 40 |
| Количество полюсов | 2 |
| Номин ток утечки, А | 0,3 |
| Тип тока утечки | A |
| Отключающая способность, кА | 4.5 |
| Характеристика срабатывания - кривая тока | C |
| Номин раб напряжение, В | 230 |
| Тип напряжения | Переменный (AC) |
| Наличие дифференциального расцепителя | Нет |
| Количество защищенных полюсов | 2 |
| Номинальная диф наибольшая вкл и откл способность, А | 4500 |
| Номин импульсное выдерживаемое напряжение, кВ | 4 |
| Степень защиты - IP | IP20 |
| Общ количество полюсов | 2 |
| Наличие теплового расцепителя | Да |
| Отключающая способность по IEC 60947-2, кА | 4,5 |
| Наличие электромагнитного расцепителя | Да |
| Отключающая способность по EN 60898, кА | 4,5 |
| Наличие электронного расцепителя | Нет |
| Ширина по количеству модульных расстояний | 3 |
| Тип расцепителя | Тепловой, электромагнитный |
| Тип подключения | Винтовое соединение |
| Отключение нейтрали | Да |
| Частота | 50 Гц |
| Макс сечение входящего кабеля, мм² | 35 |
| Тип монтажа | на DIN-рейку |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 5 | 40 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056471458 | 4606056471465 | 4606056471472 |
| Вес брутто, кг | 0.29 | 1.45 | 11.6 |
| Вес нетто, кг | 0.26 | 1.3 | 10.7 |
| Объем, м^3 | 0.000613 | 0.002296 | 0.02451 |
| Длина, см | 5.5 | 28 | 43 |
| Высота, см | 7.6 | 8.2 | 19 |
| Ширина, см | 9.6 | 10 | 30 |
| Способ нанесения информации | На коробку | На коробку | На стикер |
