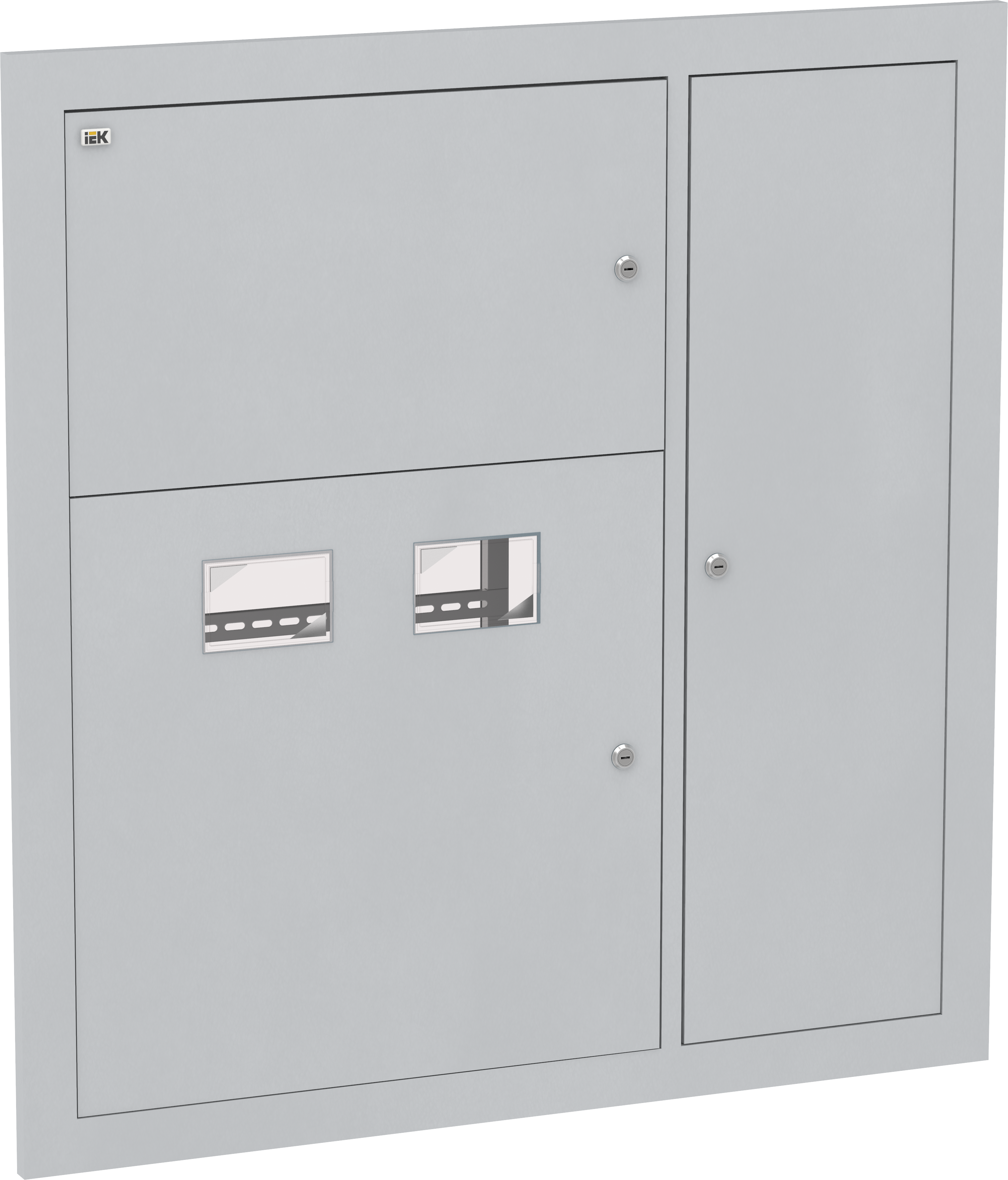

Корпус металлический ЩЭ-2-1 36 УХЛ3 IP31 IEK
Основные характеристики
| Тип монтажа | Накладной (на поверхность)/частично утопленный |
| Ширина, мм | 960 |
| Глубина, мм | 155 |
| Высота, мм | 1000 |
| Номер цвета RAL | 7035 |
Описание
Используется для сборки этажных распределительных щитов, предназначенных для приема и распределения электроэнергии в жилых и общественных зданиях, а также для защиты отходящих линий при перегрузках и коротких замыканиях. Сварной металлический корпус состоит из трех отсеков: вводно-учетного, распределительного, отсека слаботочного оборудования. В вводно-учетном и распределительном отсеках в корпусах ЩЭ-Х-1 размещены перфорированные планки для крепления счетчиков (по количеству квартир), в корпусах ЩЭ-Х-6 установлена съемная монтажная панель. В вводно-учетном и распределительном отсеках размещены перфорированные планки для крепления счетчиков (по количеству квартир). Предусмотрена возможность установки в этом же отсеке аппарата отключения магистральной линии. В распределительном отсеке установлены DIN-рейки для аппаратов групповых линий и элементы для установки шин N и РЕ. Отсек укомплектован оперативной панелью. Отсек слаботочного оборудования снабжен перфорированными профилями для прокладки теле- и радиосетей, телефонных линий, сетей охранной сигнализации, домофонов и т.п.
Срок службы:
25 лет
Гарантия:
3 года
Преимущества
- Повышенная антикоррозийная стойкость.
- Высококачественное наружное покрытие.
- Высокая технологичность и простота сборки.
- Удобство монтажа.
- Высокий уровень электробезопасности.
- Сертификат соответствия.
Особенности конструкции
Возможность установки щита после прокладки магистральной линии.
Количество модулей на квартиру - до 9 модулей в ЩЭ-Х-1 на 1, 2, 3, 4, 5, 6 квартиры.
Съемная монтажная рама позволяет без дополнительных переходников установить любые типы однофазных или трехфазных счетчиков.
Каждый из отсеков закрывается отдельной дверцей. Секреты ключей для разных отсеков не совпадают.
Технические характеристики
| Тип монтажа | Накладной (на поверхность)/частично утопленный |
| Ширина, мм | 960 |
| Глубина, мм | 155 |
| Высота, мм | 1000 |
| Номер цвета RAL | 7035 |
| С откидной крышкой | Да |
| Вес, кг | 19.40 |
| Монтажная глубина - ниши, мм | 950х900х140 |
| Толщина материала, мм | 1 |
| Материал | Листовая сталь |
| Количество модулей | 20 |
| Возможность пломбировки | Да |
| Степень защиты - IP | IP31 |
| С монтажной рейкой | Да |
| Количество счетчиков | 2 |
| Наличие замка в двери | Да |
| Фактура поверхности | Шагрень |
| Номин ток для одной квартиры, А | 50 |
| Угол открытия двери, ° | 105 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус - 1 шт.
Панель - 1 шт.
Планка - 2 шт.
Планка короткая - 4 шт.
Планка горизонтальная - 2 шт.
Планка вертикальная правая / левая - 1 / 1 шт.
Держатель - 1 шт.
Изолятор - 2 шт.
Кронштейн правый / левый - 2 / 2 шт.
Накладка на замок 19-16/40 - 1 шт.
Рейка под шину PEN - 1 шт.
Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=90мм - 1 шт.
Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=43,5мм - 2 шт.
Т-образная направляющая ТН35-7,5 (ГОСТ IEC 60715) L=440мм - 1 шт.
Сжим У-733М - 5 шт.
Табличка маркировочная - 2 шт.
Метизы.
Знак "Острожно! Электрическое напряжение" - 2 шт.
Знак "Заземление" - 4 шт.
Инструкция по сборке - 1 экз.
Паспорт - 1 экз.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056089608 | 4606056089608 |
| Вес брутто, кг | 19.5 | 19.5 |
| Вес нетто, кг | 19.9 | 19.9 |
| Объем, м^3 | 0.168266 | 0.168266 |
| Длина, см | 101.5 | 101 |
| Высота, см | 16.5 | 17 |
| Ширина, см | 96.5 | 98 |
| Способ нанесения информации | На стикер | На стикер |
