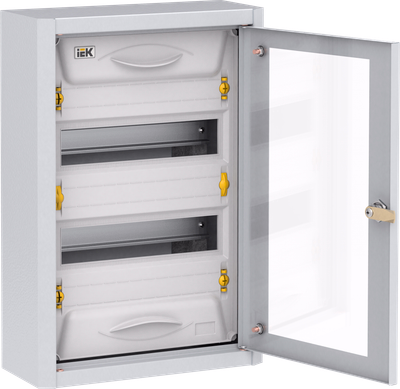

TITAN 5 Корпус металлический ЩРн-24 прозрачная дверь IP31 УХЛ3 IEK
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 24 |
| Кол-во рядов | 2 |
| Цвет | Серый |
| Степень защиты - IP | IP31 |
Описание
Корпуса распределительные ЩРн серии "TITAN 5" с прозрачной дверцей предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также для защиты сетей напряжением 230/400 В от токов перегрузки и короткого замыкания.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Обзорная дверь из закаленного стекла – удобный контроль и снятие показаний с приборов и устройств.
- Удобство и простота сборки благодаря съемной монтажной раме.
- Увеличенное расстояние между задней стенкой и DIN-рейками для удобства прокладки проводов.
- Полная комплектация (суппорты с шинами N и PE).
- Возможность установки шин сверху и снизу.
- Высокая электробезопасность - наличие защитной оперативной панели.
- Жесткость конструкции.
- Стильный дизайн.
- Перенавешиваемые двери.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 24 |
| Кол-во рядов | 2 |
| Цвет | Серый |
| Степень защиты - IP | IP31 |
| Высота, мм | 460.0 |
| Ширина, мм | 310.0 |
| Глубина, мм | 130.0 |
| Материал корпуса | Сталь |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Монтажная глубина - ниши, мм | - |
| С замком | Да |
| Прозрачная дверца или крышка | Да |
| DIN-рейка | Да |
| С монтажной платой | Нет |
| С прозрачной крышкой | Нет |
| Возможно расширение | Нет |
| Тип крышки | Закрытого типа (закрывающаяся) |
Документация
Сертификаты
Сертификат добровольный ГОСТ Р (PDF, 410.91 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Экспертное заключение (PDF, 285.33 KB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМП, ОБМиО, ТР ЕАЭС (PDF, 376.73 KB)
Отказное письмо ТР ЕАЭС (PDF, 556.50 KB)
Сертификат добровольный ГОСТ Р (PDF, 437.61 KB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Декларация ТР ТС (PDF, 1.43 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Монтажная рама - 1 шт.
Оперативная панель и пластиковые элементы - 1 шт.
Суппорты и шины PEN 6х9мм 24/2 - 2 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Паспорт - 1 экз.
Знаки электробезопасности
Суппорты и шины PEN
Маркировочная таблица
Заглушка 12 модулей (арт. YIS50-12-K03)
Съемная монтажная рама
Оперативная панель и пластиковые элементы
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4610084084054 | 4610084084054 |
| Вес брутто, кг | 5.3 | 5.3 |
| Вес нетто, кг | 5 | 5 |
| Объем, м^3 | 0.022149 | 0.022149 |
| Длина, см | 47 | 47 |
| Высота, см | 14.5 | 14.5 |
| Ширина, см | 32.5 | 32.5 |
| Способ нанесения информации | На стикер | На стикер |
