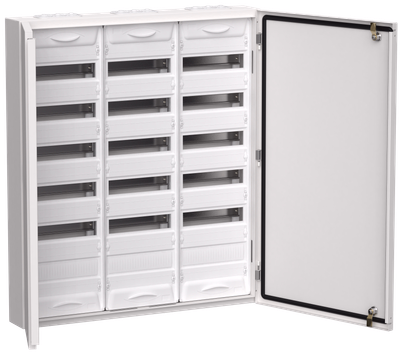

TITAN 5 Корпус металлический ЩРн-216 (3х72) 960х830х140мм IP54 белый (две двери) IEK
- Видео
Артикул:
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 216 |
| Кол-во рядов | 6 |
| Цвет | Белый |
| Степень защиты - IP | IP54 |
Описание
Предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400В от токов перегрузки и короткого замыкания.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Широкий размерный ряд. Модульная ёмкость от 12 до 216 модулей.
- Высокая степень защиты – IP54.
- Удобный монтаж: отсутствие перегородки между секциями корпуса; съемная монтажная рама.
- Увеличенное пространство за DIN-рейками для прокладки кабеля.
- Возможность пломбировки фальш-панели.
- Перенавешиваемая дверь.
- Многофункциональный кабельный ввод.
- Возможность установки шин сверху и снизу.
- Полная комплектация.
- Стильный дизайн.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 216 |
| Кол-во рядов | 6 |
| Цвет | Белый |
| Степень защиты - IP | IP54 |
| Высота, мм | 960.0 |
| Ширина, мм | 830.0 |
| Глубина, мм | 140.0 |
| Номер цвета RAL | 9016 |
| Материал корпуса | Сталь |
| Тип крышки | С вырезом |
| С монтажной платой | Нет |
| DIN-рейка | Да |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Монтажная глубина - ниши, мм | - |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Шины PEN 8x12 мм 24/2 - 12 шт.
Провод заземления - 2 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Наклейка модульная - 1 шт.
Комплект для навески - 1 комп.
Метизы для заземления - 1 комп.
Корпус металлический - 1 шт.
Шины PEN 8x12 мм 24/3 - 12 шт.
Провод заземления - 2 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Наклейка модульная.
Комплект для навески - 1 шт.
Комплект метизов для заземления.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084403565 | 4610084403565 |
| Вес брутто, кг | 26.5 | 26.5 |
| Вес нетто, кг | 24.1 | 24.1 |
| Объем, м^3 | 0.153563 | 0.153563 |
| Длина, см | 97.5 | 15 |
| Высота, см | 17.5 | 98 |
| Ширина, см | 90 | 89.5 |
| Способ нанесения информации | На стикер | На стикер |
