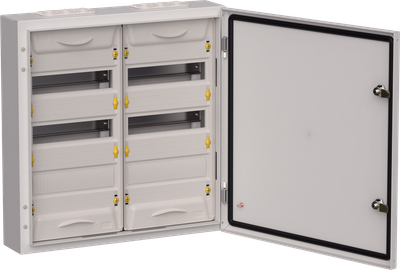

TITAN 5 Корпус металлический ЩРн-72 (2х36) 585х570х140мм IP54 серый (одна дверь) IEK
- Видео
Основные характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 72 |
| Кол-во рядов | 3 |
| Цвет | Серый |
| Степень защиты - IP | IP54 |
Описание
Предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400В от токов перегрузки и короткого замыкания.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Широкий размерный ряд. Модульная ёмкость от 12 до 216 модулей.
- Высокая степень защиты – IP54.
- Удобный монтаж: отсутствие перегородки между секциями корпуса; съемная монтажная рама.
- Увеличенное пространство за DIN-рейками для прокладки кабеля.
- Возможность пломбировки фальш-панели.
- Перенавешиваемая дверь.
- Многофункциональный кабельный ввод.
- Возможность установки шин сверху и снизу.
- Полная комплектация.
- Стильный дизайн.
Особенности конструкции
Технические характеристики
| Тип монтажа | Поверхностного монтажа |
| Ширина по количеству модульных расстояний | 72 |
| Кол-во рядов | 3 |
| Цвет | Серый |
| Степень защиты - IP | IP54 |
| Высота, мм | 585.0 |
| Ширина, мм | 570.0 |
| Глубина, мм | 140.0 |
| Номер цвета RAL | 7035 |
| Материал корпуса | Сталь |
| DIN-рейка | Да |
| Тип крышки | С вырезом |
| Монтажная глубина - ниши, мм | - |
| Форма крышки | Закрытого типа (закрывающаяся) |
| С монтажной платой | Нет |
Документация
Сертификаты
Сертификат добровольный ГОСТ Р (PDF, 410.91 KB)
Отказное письмо ТР ТС НВО, ЭМС, ТР ЕАЭС (PDF, 234.12 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Экспертное заключение (PDF, 285.33 KB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМП, ОБМиО, ТР ЕАЭС (PDF, 376.73 KB)
Отказное письмо ТР ТС НВО (PDF, 3.03 MB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Шины PEN 6x9 мм 24/2 - 8 шт.
Провод заземления - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Наклейка модульная.
Комплект для навески.
Комплект метизов для заземления.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084436518 | 4610084436518 |
| Вес брутто, кг | 13.655 | 13.655 |
| Вес нетто, кг | 11.6 | 11.6 |
| Объем, м^3 | 0.06284 | 0.06284 |
| Длина, см | 63.8 | 63.8 |
| Высота, см | 16.2 | 16.2 |
| Ширина, см | 60.8 | 60.8 |
| Способ нанесения информации | На стикер | На стикер |
