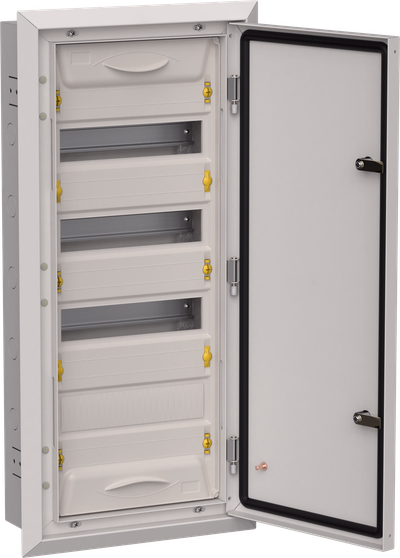

TITAN 5 Корпус металлический ЩРв-48 (1х48) 755х365х130мм IP31 серый (одна дверь) IEK
- Видео
Основные характеристики
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Ширина по количеству модульных расстояний | 48 |
| Кол-во рядов | 4 |
| Цвет | Серый |
| Степень защиты - IP | IP31 |
Описание
Предназначены для сборки распределительных электрощитов с использованием модульной аппаратуры, для ввода и распределения электроэнергии, а также защиты сетей напряжением 230/400В от токов перегрузки и короткого замыкания.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Широкий размерный ряд. Модульная ёмкость от 12 до 252 модулей.
- Удобный монтаж: отсутствие перегородки между секциями корпуса; съемная монтажная рама.
- Увеличенное пространство за DIN-рейками для прокладки кабеля.
- Возможность пломбировки фальш-панели.
- Перенавешиваемая дверь.
- Возможность установки шин сверху и снизу.
- Полная комплектация.
- Стильный дизайн.
Особенности конструкции
Технические характеристики
| Тип монтажа | Скрытого монтажа (в штукатурку) |
| Ширина по количеству модульных расстояний | 48 |
| Кол-во рядов | 4 |
| Цвет | Серый |
| Степень защиты - IP | IP31 |
| Высота, мм | 755.0 |
| Ширина, мм | 365.0 |
| Глубина, мм | 130.0 |
| Номер цвета RAL | 7035 |
| Материал корпуса | Сталь |
| С монтажной платой | Нет |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Форма крышки | Закрытого типа (закрывающаяся) |
| С прозрачной крышкой | Нет |
| Монтажная глубина - ниши, мм | 720х330х120 |
| Возможно расширение | Нет |
| DIN-рейка | Да |
Документация
Сертификаты
Сертификат добровольный ГОСТ Р (PDF, 410.91 KB)
Отказное письмо ТР ТС НВО, ЭМС, ТР ЕАЭС (PDF, 234.12 KB)
Отказное письмо ФЗ-123 (PDF, 24.90 MB)
Отказное письмо ТР ТС НВО, ЭМС, ОБМиО, ТР ЕАЭС (PDF, 428.43 KB)
Экспертное заключение (PDF, 285.33 KB)
Отказное письмо ТР ТС НВО (PDF, 3.03 MB)
Отказное письмо ТР ЕАЭС (PDF, 24.55 MB)
Декларация ТР ТС (PDF, 1.43 MB)
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Шины PEN 8x12мм 24/2 - 4 шт.
Провод заземления - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Наклейка модульная - 1 шт.
Метизы для заземления - 1 комп.
Корпус металлический - 1 шт.
Шины PEN 8x12мм 24/3 - 4 шт.
Провод заземления - 1 шт.
Знак "Заземление" - 2 шт.
Знак "Осторожно! Электрическое напряжение" - 1 шт.
Наклейка модульная.
Комплект метизов для заземления.
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084554656 | 4610084554656 |
| Вес брутто, кг | 9.961 | 9.961 |
| Вес нетто, кг | 10.4 | 10.4 |
| Объем, м^3 | 0.05336 | 0.05336 |
| Длина, см | 14.5 | 77.1 |
| Высота, см | 77 | 17.7 |
| Ширина, см | 38 | 39.1 |
| Способ нанесения информации | На стикер | На стикер |
