PRO Корпус металлический ЩМП-6-2 (1200х650х285мм) У1 IP54 (артикул замены YKM40-06-54; TI5-10-N-120-060-030-66) IEK
Артикул:
Основные характеристики
| Высота, мм | 1200 |
| Ширина, мм | 650 |
| Глубина, мм | 285 |
| Степень защиты - IP | IP54 |
| Климатическое исполнение | У1 |
Аналоги
Описание

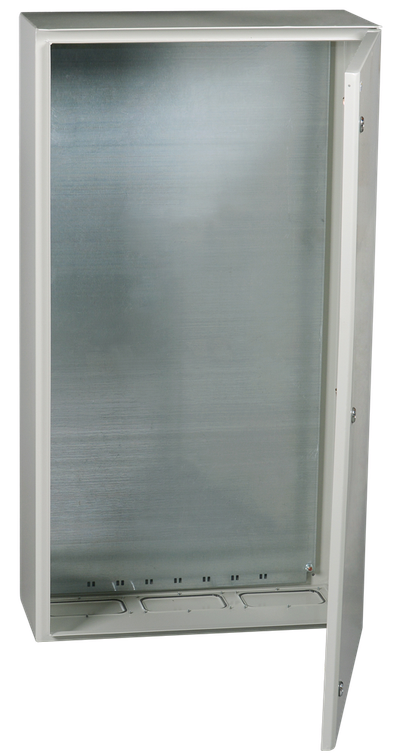

Сварной металлический корпус со съемной монтажной панелью повышенной степени защиты IP54. Используется для сборки разнообразных электрощитов: силовых, управления, автоматики. Позволяет производить монтаж аппаратуры как модульного, так и обычного исполнения.
Корпуса ЩМП PRO IP54 выводятся из ассортимента. Замещаются новой серией ЩМП TITAN 5.
Срок службы:
15 лет
Гарантия:
3 года
Преимущества
- Съемный кабельный ввод облегчает монтаж и подключение оборудования.
- Защитный козырек и желоб обеспечивают защиту от воды при открытии двери.
- Широкий выбор аксессуаров - возможность установки фальш-панелей.
- Комплект для навески и провод заземления входят в базовую комплектацию.
Особенности конструкции
Технические характеристики
| Высота, мм | 1200 |
| Ширина, мм | 650 |
| Глубина, мм | 285 |
| Степень защиты - IP | IP54 |
| Климатическое исполнение | У1 |
| Номинальный ток, А | 630 |
| Номер цвета RAL | 7035 |
| Возможно расширение | Нет |
| Температура эксплуатации, °C | -40...40 |
| Толщина металла, мм | 1,4 |
| Фактура поверхности | Шагрень |
| Вес, кг | 40 |
| Количество вводов | 3 |
| Ввод кабеля | Снизу |
| Тип крышки | Закрытого типа (закрывающаяся) |
| Вид установки | Навесной |
| Форма крышки | Закрытого типа (закрывающаяся) |
| Количество модулей | - |
| Толщина стенки шкафа, мм | 1.0 |
| Наличие замка в двери | Да |
| Подходит для применения вне помещений | Да |
| Тип дверцы - люка | Одинарный/единичный |
| Тип монтажа | EV000945 |
| С монтажной платой | Да |
| Защитное покрытие поверхности | IEK_V0000105 |
| Угол открытия двери, ° | 105 |
| Материал корпуса | Сталь |
| Монтажная глубина - ниши, мм | - |
| Толщина двери или крышки шкафа, мм | 1,4 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Комплектация
Корпус металлический - 1 шт.
Монтажная панель - 1 шт.
Метизы для установки.
Провод заземления - 1 шт.
Знак "Опасность поражения электрическим током" - 1 шт.
Знак "Заземление" - 3 шт.
Инструкция по установке - 1 экз.
Паспорт - 1 экз.
Метизы для установки, провод для заземления, знаки электробезопасности
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ |
| Штрихкод | 4606056348057 | 4606056348057 |
| Вес брутто, кг | 41 | 41 |
| Вес нетто, кг | 40.8 | 40.8 |
| Объем, м^3 | 0.24522 | 0.24522 |
| Длина, см | 30 | 30 |
| Высота, см | 122 | 122 |
| Ширина, см | 67 | 67 |
| Способ нанесения информации | На стикер | На стикер |
