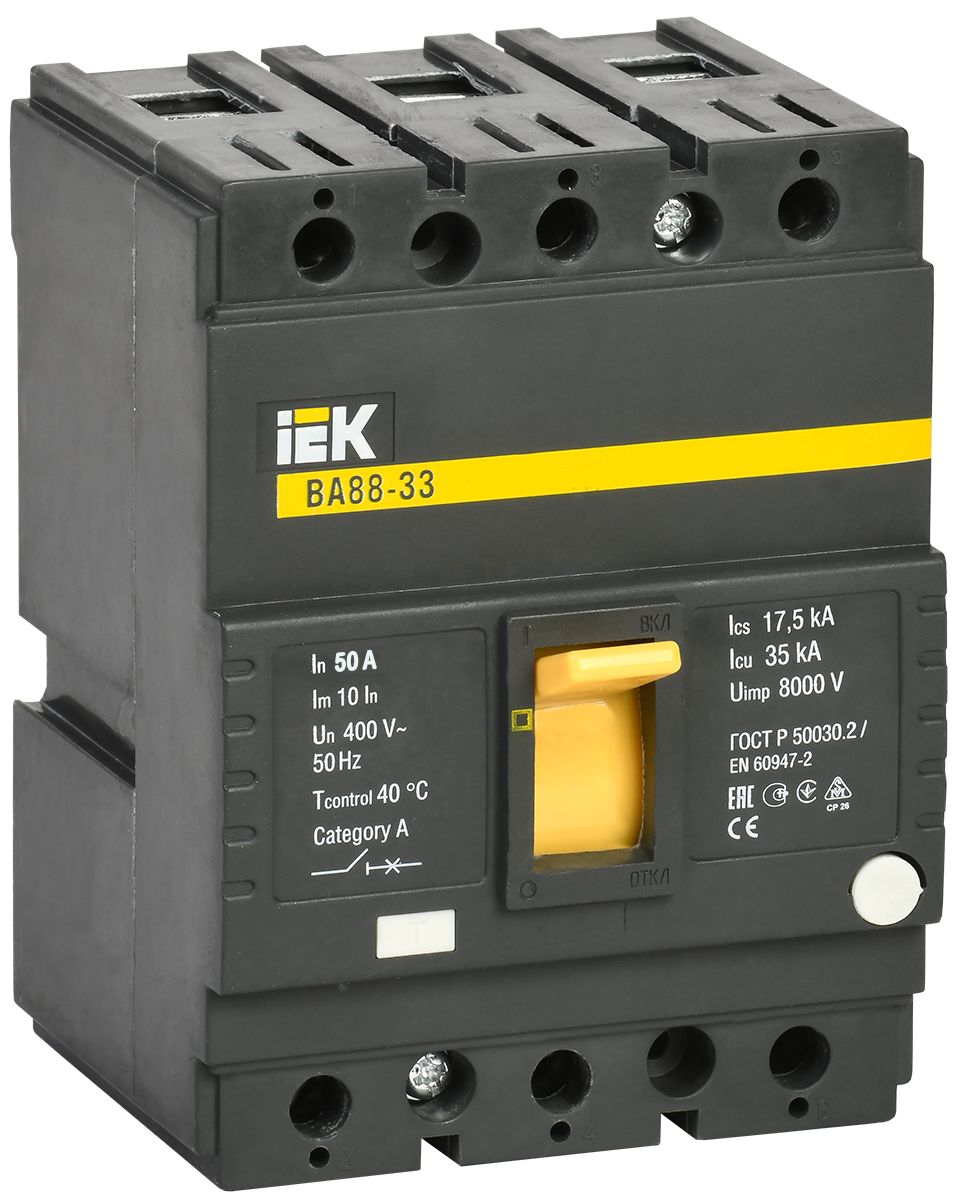

Выключатель автоматический ВА88-33 3Р 50А 35кА IEK

Выключатель автоматический ВА88-33 3Р 50А 35кА IEK
Артикул:

Основные характеристики

Номин ток, А50
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
Номин раб напряжение, В400
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Посмотреть все характеристики

Описание

Автоматические выключатели ВА88 предназначены для проведения тока в нормальном режиме и отключения тока при коротких замыканиях, перегрузке, недопустимых снижениях напряжения, а также для оперативных включений и отключений участков электрических цепей и рассчитаны для эксплуатации в электроустановках с номинальным рабочим напряжением до 400 В и на номинальные токи от 12,5 до 1600 А.

Соответствуют требованиям ГОСТ Р 50030.2.

  • Срок службы:

    15 лет

  • Гарантия:

    5 лет

Основные документы

Посмотреть все документы

Преимущества

  • Простая самостоятельная установка дополнительных устройств:
  • - аварийный контакт;
  • - дополнительный контакт;
  • - независимый расцепитель;
  • - расцепитель минимального напряжения;
  • - привод ручной поворотный;
  • - электропривод;
  • - втычная панель;
  • - выдвижная панель.
  • Стандартная комплектация каждого автоматического выключателя состоит из переходных шин или кабельных наконечников (в зависимости от типоразмера), межфазных перегородок, комплекта винтов и гаек для подсоединения проводников, комплекта винтов для крепления автоматического выключателя к монтажной панели.
  • При помощи специальных скоб автоматы ВА88-32 и ВА88-33 можно монтировать на DIN-рейку.

Особенности конструкции

Токоограничение, то есть фактический ток во время короткого замыкания, гораздо ниже расчетного. Это реализовано за счет увеличенной скорости разрыва контактов, динамическое действие магнитного поля и структура дугогасящей камеры способствуют гашению дуги в кратчайшее возможное время.

Токоограничение, то есть фактический ток во время короткого замыкания, гораздо ниже расчетного. Это реализовано за счет увеличенной скорости разрыва контактов, динамическое действие магнитного поля и структура дугогасящей камеры способствуют гашению дуги в кратчайшее возможное время.

Конструкция автоматического выключателя ВА88 позволяет самостоятельно устанавливать дополнительные устройства.

Конструкция автоматического выключателя ВА88 позволяет самостоятельно устанавливать дополнительные устройства.

Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.

Пластиковые детали корпуса выключателей выполнены из стеклонаполненного полиамида, обеспечивающего устойчивость к деформациям, возникающим при коротком замыкании.

Двойная изоляция - полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.

Двойная изоляция - полное разделение силовой и вспомогательной цепей. Корпус каждого из дополнительных устройств помещается в отдельную нишу, что полностью исключает риск контакта с активными частями и повышает безопасность обслуживания и проверки.

Технические характеристики

Номин ток, А50
Количество полюсов3
Номин откл способность Icu при 400 В 50 Гц, кА35
Номин раб напряжение, В400
Тип изделия/компонентаВыключатель автоматический в литом корпусе
Потери энергии, Вт75.0
Кол-во вспомогат переключающих контактов0
Моторный привод встроенныйНет
Тип подключения силовой электрич цепиВинтовое соединение
Частота сети, Гц50
Ширина, мм90.0
Высота, мм120.0
Глубина, мм92.0
Номин продолжительный ток Iu, А50
Диапазон уставки тока расцепления, А10In
Конструкция прибораВстраиваемое устройство расширения
Подходит для монтажа на DIN-рейкуДа
Кол-во вспомогат норм замкнутых-НЗ конт0
Кол-во вспомогат норм разомкнутых-НО конт0
С расцеплением под напряжениемДа
Вид подключения главной электрич цепиПрочее
Тип элемента управленияТумблер
Моторный привод - дополнительноДа
Степень защиты - IPIP30
Номин импульсное выдерживаемое напряжение, кВ8
Номин раб наибольшая откл способность Ics, кА17,5
Наличие электронного расцепителяНет
Номин напряжение, В400...400

Документация

Логистические параметры

ИндивидуальнаяТранспортная
Количество116
Единицы измеренияштшт
Тип упаковкиКОРОБКА/БОКСКОРОБКА/БОКС
Материал упаковкиКАРТОНГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060560709894606056070996
Вес брутто, кг1.15318.45
Вес нетто, кг1.00918.05
Объем, м^30.001650.0264
Длина, см12.840
Высота, см1022
Ширина, см9.530
Способ нанесения информацииНа стикерНа стикер
