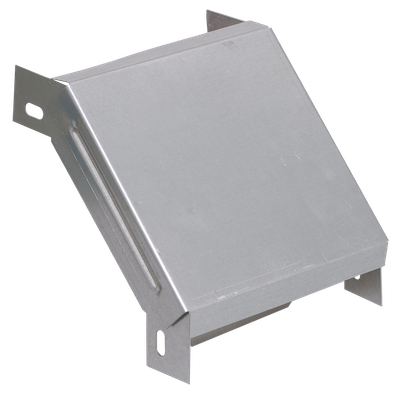

ESCA Поворот вертикальный внешний 90град 100х100мм RAL 9016 IEK
Основные характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 100 |
| Ширина, мм | 100 |
| Отклонение - угол | 90 |
| Толщина металла, мм | 0.8 |
Описание
Поворот на 90° вертикальный внешний служит для организации вертикального поворота кабельной трассы на 90°. Данный аксессуар поставляется в комплекте с крышкой.
Срок службы:
20 лет
Гарантия:
3 года
Преимущества
- Широкий ассортимент аксессуаров позволяет спроектировать кабельную трассу любой степени сложности.
Особенности конструкции
Удобство в организации вертикального внешнего поворота кабельной трассы на 90 гр. Возможность подобрать цвет изделия под цвет интерьера помещения.
Технические характеристики
| Ширина кабельного лотка , мм | 100 |
| Высота, мм | 100 |
| Ширина, мм | 100 |
| Отклонение - угол | 90 |
| Толщина металла, мм | 0.8 |
| Изменение направления | Вертикально ниспадающий (внешний) |
| Перфорированная боковая стенка | Нет |
| Перфорация в основании для монтажа | Нет |
| Модель или исполнение | Интегрированный разъем |
| Исполнение для больших расст-усиленный | Нет |
| Подходит для обеспеч целостности цепи | Нет |
| Материал | Сталь |
| Нержавеющая сталь травлёная | Нет |
| Цвет | Чисто белый |
| Номер цвета RAL | 9016 |
| Вес, кг | 3,646 |
| Длина, мм | 290 |
| Толщина цинкового покрытия, мкм | 10 |
| Класс стойкости к коррозии | 2 |
| Монтажная температура, °C | -50...40 |
| Температура эксплуатации, °C | -50...40 |
| Ширина ответвления, мм | 100 |
| Вид или марка материала | Сталь оцинкованная |
| Климатическое исполнение | У2, ХЛ2, УХЛ2, ОМ2 |
| Степень защиты - IP | IP20 |
| Высота кабельного лотка , мм | 100 |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, Альбом типовых решений в DWG AutoCAD-2022 (DWG, 27.871 MB)
AutoCad, Альбом типовых решений в DWG AutoCAD-2010 (DWG, 27.742 MB)
AutoCad, Динамические_блоки_МКНС в DWG (DWG, 7.219 MB)
AutoCad, Плагин для работы с дин.блоками для AutoCAD (RAR, 6.633 MB)
nanoCAD BIM Электро, База оборудования (SDF, 132.078 MB)
nanoCAD BIM Электро, База nanoCAD BIM Электро (SDF, 83.938 MB)
nanoCAD BIM Электро, База оборудования (SDF, 88.828 MB)
nanoCAD BIM Электро, База оборудования (SDF, 88.828 MB)
Revit, База оборудования (RAR, 39.370 MB)
3D-модель, STEP-формат (STEP, 0.498 MB)
Программное обеспечение
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 1 |
| Единицы измерения | шт | шт |
| Тип упаковки | СТРЕТЧ-ПЛЁНКА | СТРЕТЧ-ПЛЁНКА |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ПОЛИЭТИЛЕН (PE) |
| Штрихкод | 4606056219548 | 4606056219548 |
| Вес брутто, кг | 0.638 | 3.646 |
| Вес нетто, кг | 0.638 | 0.638 |
| Объем, м^3 | 0.004111 | 0.0041108 |
| Длина, см | 29 | 29 |
| Высота, см | 10.5 | 10.5 |
| Ширина, см | 13.5 | 13.5 |
| Способ нанесения информации | На стикер | На стикер |
