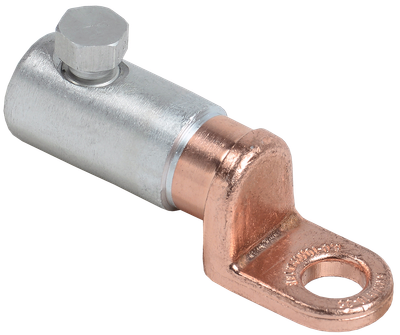

Медно-алюминиевый механический наконечник со срывными болтами АММН 10-35 до 1кВ IEK
Основные характеристики
| Номин поперечное сечение, мм² | 35...50 |
| Метрический размер болта - М | - |
| Ширина | 262.0 |
| Длина | 209.0 |
| Количество винтов или болтов | 2 |
Описание
Наконечники серии АМН и АММН позволяют осуществлять соединение алюминиевых проводников с изделием с помощью гаечных ключей, не используя инструмент для опрессовки. Корпус наконечников изготовлен из алюминиевого сплава повышенной прочности. Предназначены для оконцевания затяжкой болтами предварительно зачищенных от изоляции алюминиевых проводов и присоединения к алюминиевым (АМН) или медным (АММН) клеммам, шинам, зажимам и т.п. Внутренняя поверхность изделий покрыта специальной пастой, увеличивающей проводимость контактного соединения, а также предохраняющей внутреннюю поверхность изделия от образования на ней тонкой оксидной пленки. Поперечная насечка и соответствующие болты улучшают механические и электрические свойства места соединения. Изделие может применяться как для однопроволочных, так и многопроволочных, круглых и секторных жил.
Хвостовик наконечника АММН изготовлен из электротехнической меди.
Преимущества
- Стабильный срывной момент меньше на 30-50%.
- Конструкция болтов имеет несколько проточек - срывных "шеек", благодаря чему срыв головки происходит вровень или ниже поверхности наконечника, нет необходимости дополнительно обрабатывать место срыва головок под термоусадку.
Технические характеристики
| Номин поперечное сечение, мм² | 35...50 |
| Метрический размер болта - М | - |
| Ширина | 262.0 |
| Длина | 209.0 |
| Количество винтов или болтов | 2 |
| Защитное покрытие поверхности | Прочее |
| Материал | Пластик |
| Форма поперечного сечения | Многопроволочная круглая/секторная жила |
| Изоляция | Нет |
| Цвет изоляции | Не применимо |
| Момент срыва головки болта при монтаж каб линий, Нм | 20 |
| Температура эксплуатации, °C | -45...40 |
| Количество болтов | 2 |
| Вес, кг | ≤ 2,3 |
Документация
Сертификаты
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 350 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ТЕРМОУСАДОЧНАЯ/УСАДОЧНАЯ УПАКОВКА | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
| Материал упаковки | ТЕРМОПЛАСТИК | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056542905 | 4606056491937 | 4606056542912 |
| Вес брутто, кг | 0.045 | 0.454 | 15.9 |
| Вес нетто, кг | 0.042 | 0.42 | 14.7 |
| Объем, м^3 | 0.000041 | 0.000833 | 0.01443 |
| Длина, см | 5 | 14 | 37 |
| Высота, см | 1.6 | 3.5 | 13 |
| Ширина, см | 10 | 17 | 30 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
