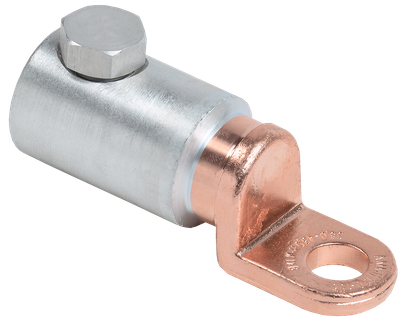

Медно-алюминиевый механический наконечник со срывными болтами АММН 120-185 до 1кВ IEK
Основные характеристики
| Номин поперечное сечение, мм² | 120...185 |
| Метрический размер болта - М | 17 |
| Ширина | 25.0 |
| Длина | 88.0 |
| Количество винтов или болтов | 2 |
Описание
Наконечники серии АМН и АММН позволяют осуществлять соединение алюминиевых проводников с изделием с помощью гаечных ключей, не используя инструмент для опрессовки. Корпус наконечников изготовлен из алюминиевого сплава повышенной прочности. Предназначены для оконцевания затяжкой болтами предварительно зачищенных от изоляции алюминиевых проводов и присоединения к алюминиевым (АМН) или медным (АММН) клеммам, шинам, зажимам и т.п. Внутренняя поверхность изделий покрыта специальной пастой, увеличивающей проводимость контактного соединения, а также предохраняющей внутреннюю поверхность изделия от образования на ней тонкой оксидной пленки. Поперечная насечка и соответствующие болты улучшают механические и электрические свойства места соединения. Изделие может применяться как для однопроволочных, так и многопроволочных, круглых и секторных жил.
Хвостовик наконечника АММН изготовлен из электротехнической меди.
Срок службы:
25 лет
Гарантия:
5 лет
Преимущества
- Стабильный срывной момент меньше на 30-50%.
- Конструкция болтов имеет несколько проточек - срывных "шеек", благодаря чему срыв головки происходит вровень или ниже поверхности наконечника, нет необходимости дополнительно обрабатывать место срыва головок под термоусадку.
Особенности конструкции
Поперечная насечка и соответствующие болты улучшают механические и электрические свойства места соединения.
Внутренняя поверхность изделий покрыта специальной пастой, увеличивающей проводимость контактного соединения, а также предохраняющей внутреннюю поверхность изделия от образования на ней тонкой оксидной пленки.
Технические характеристики
| Номин поперечное сечение, мм² | 120...185 |
| Метрический размер болта - М | 17 |
| Ширина | 25.0 |
| Длина | 88.0 |
| Количество винтов или болтов | 2 |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Материал | Композит алюминий и медь |
| Форма поперечного сечения | Многопроволочная круглая/секторная жила |
| Количество болтов | 2 |
| Момент срыва головки болта при монтаж каб линий, Нм | 36...43 |
| Вес, кг | 0,0161 |
| Температура эксплуатации, °C | -50...+95 |
| Цвет изоляции | Прочее |
| Изоляция | Нет |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 120 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ТЕРМОУСАДОЧНАЯ/УСАДОЧНАЯ УПАКОВКА | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
| Материал упаковки | ТЕРМОПЛАСТИК | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056542882 | 4606056491999 | 4606056542899 |
| Вес брутто, кг | 0.161 | 1.608 | 19.3 |
| Вес нетто, кг | 0.161 | 1.61 | 19.32 |
| Объем, м^3 | 0.00013 | 0.001196 | 0.01554 |
| Длина, см | 8 | 20 | 37 |
| Высота, см | 3 | 2.6 | 15 |
| Ширина, см | 15 | 23 | 28 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
