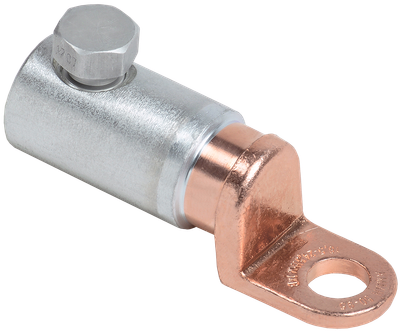

Медно-алюминиевый механический наконечник со срывными болтами АММН 50-95 до 1кВ IEK
Основные характеристики
Номин поперечное сечение, мм² | 50...95 |
Метрический размер болта - М | 13 |
Ширина | 20.0 |
Длина | 72.0 |
Количество винтов или болтов | 2 |
Описание
Наконечники серии АМН и АММН позволяют осуществлять соединение алюминиевых проводников с изделием с помощью гаечных ключей, не используя инструмент для опрессовки. Корпус наконечников изготовлен из алюминиевого сплава повышенной прочности. Предназначены для оконцевания затяжкой болтами предварительно зачищенных от изоляции алюминиевых проводов и присоединения к алюминиевым (АМН) или медным (АММН) клеммам, шинам, зажимам и т.п. Внутренняя поверхность изделий покрыта специальной пастой, увеличивающей проводимость контактного соединения, а также предохраняющей внутреннюю поверхность изделия от образования на ней тонкой оксидной пленки. Поперечная насечка и соответствующие болты улучшают механические и электрические свойства места соединения. Изделие может применяться как для однопроволочных, так и многопроволочных, круглых и секторных жил.
Хвостовик наконечника АММН изготовлен из электротехнической меди.
Срок службы:
25 лет
Гарантия:
5 лет
Преимущества
- Стабильный срывной момент меньше на 30-50%.
- Конструкция болтов имеет несколько проточек - срывных "шеек", благодаря чему срыв головки происходит вровень или ниже поверхности наконечника, нет необходимости дополнительно обрабатывать место срыва головок под термоусадку.
Особенности конструкции
Внутренняя поверхность изделий покрыта специальной пастой, увеличивающей проводимость контактного соединения, а также предохраняющей внутреннюю поверхность изделия от образования на ней тонкой оксидной пленки.
Поперечная насечка и соответствующие болты улучшают механические и электрические свойства места соединения.
Технические характеристики
Номин поперечное сечение, мм² | 50...95 |
Метрический размер болта - М | 13 |
Ширина | 20.0 |
Длина | 72.0 |
Количество винтов или болтов | 2 |
Защитное покрытие поверхности | Без покрытия (голый) |
Материал | Композит алюминий и медь |
Форма поперечного сечения | Многопроволочная круглая/секторная жила |
Количество болтов | 2 |
Момент срыва головки болта при монтаж каб линий, Нм | 18,5...24,5 |
Вес, кг | 0,078 |
Температура эксплуатации, °C | -50...+95 |
Цвет изоляции | Прочее |
Изоляция | Нет |
Документация
Сертификаты
Паспорта и РЭ
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 10 | 240 |
Единицы измерения | шт | шт | шт |
Тип упаковки | ТЕРМОУСАДОЧНАЯ/УСАДОЧНАЯ УПАКОВКА | ПАКЕТ БЕЗ ФОРМЫ | ГОФРОКОРОБ |
Материал упаковки | ТЕРМОПЛАСТИК | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056542868 | 4606056491968 | 4606056542875 |
Вес брутто, кг | 0.078 | 0.779 | 18.7 |
Вес нетто, кг | 0.078 | 0.78 | 18.72 |
Объем, м^3 | 0.00006 | 0.001573 | 0.01443 |
Длина, см | 6 | 18 | 37 |
Высота, см | 2.2 | 4.6 | 13 |
Ширина, см | 12 | 19 | 30 |
Способ нанесения информации | На стикер | На стикер | На стикер |
