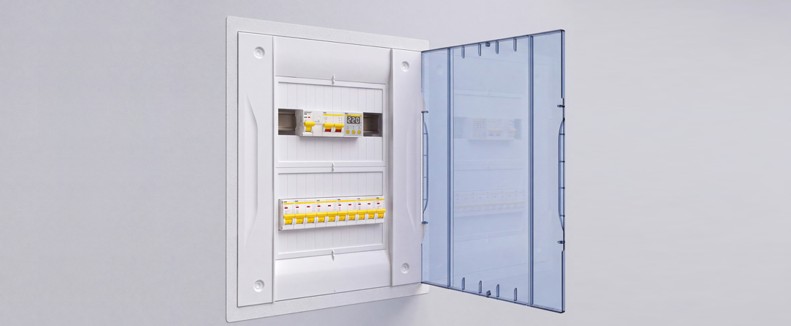

Квартирный щит (ЩК) —распределяет питание по розеточным и осветительным группам, защищает линии от перегрузок и токов утечки, а также служит точкой управления внутриквартирной сетью. ЩЭ и ЩК работают в связке: ЩЭ отвечает за общедомовую часть и первичный учёт, ЩК — за безопасность и удобство конечного потребителя.
1. Пластиковые щиты
Ключевые параметры выбора:
Степень защиты (IP). Для квартиры обычно достаточно IP40 (защита от пыли и случайного касания), для влажных помещений или коридоров с риском брызг — IP44 и выше.
Количество модулей. Подбирают с запасом: 24–36 модулей — для типовой 2‑комнатной квартиры, 48 и более — для 3–4‑комнатных или при обилии автоматики.
Тип установки. Встраиваемые (в нишу стены) или навесные (на стену). Встраиваемые выглядят аккуратнее, навесные проще монтировать при ограниченном доступе к стене.
Материал корпуса. Ударопр очный ABS‑пластик, устойчивый к старению и УФ‑излучению.
2. Модульное оборудование
В щите устанавливают модульные устройства на DIN‑рейку..
Автоматические выключатели (автоматы). Защищают линии от перегрузки и короткого замыкания. Для розеточных групп обычно ставят 16 А, для освещения — 10 А, для мощных приборов (плита, бойлер) — 25–32 А.
УЗО (устройство защитного отключения). Защищает от тока утечки (поражение током, пробой изоляции). Для влажных зон (санузел, кухня) используют УЗО с током срабатывания 10–30 мА.
Дифавтоматы (АВДТ). Совмещают функции автомата и УЗО: защищают от перегрузки, КЗ и утечки. Удобны для компактной установки.
УЗДП (устройство защиты от дугового пробоя). Отключает линию при искрении в проводке (скрытые дефекты, плохой контакт). Это современная мера профилактики пожаров. Рекомендуется ставить на розеточные группы, особенно в старых домах или при большом количестве удлинителей.
УЗИП (ограничитель импульсных перенапряжений). Защищает от скачков напряжения из‑за грозы или аварий в сети. Обычно ставят на вводе, после вводного автомата, перед счётчиком или сразу после него.
3. Реле напряжения
Реле напряжения — важный элемент для защиты бытовой техники от скачков и провалов напряжения.
Как работает: устройство непрерывно контролирует напряжение в сети и отключает нагрузку, если оно выходит за установленные пределы (например, ниже 170 В или выше 250 В). После нормализации напряжения питание автоматически восстанавливается (с задержкой).
Где ставить: на вводе или на отдельные группы (например, на «неотключаемую» линию для холодильника и роутера).
