IEK запустил масштабную модернизацию листовых лотков ESCA 5. Мы собрали обратную связь от наших клиентов — проектировщиков, монтажников и заказчиков — и внесли важные изменения в конструкцию и ассортимент лотков.
В обновленных листовых лотках учтен опыт мировых и отечественных лидеров в области проектирования и производства кабеленесущих систем, а также внедрен ряд собственных ноу-хау. Все технические решения направлены на безопасность и технологичность готовых изделий.
О том, какие изменения были проведены, и что ждет вас в обновленной линейке — рассказываем в нашей статье.
Широкий выбор лотков
В модернизированной линейке лотков ESCA 5 представлены изделия в едином конструктиве следующих типоразмеров:
- Высота борта — 35, 50, 80, 100 мм.
- Ширина основания — 50, 80, 100, 150, 200, 300, 400, 500, 600 мм.
- Длина прямых секций без учета присоединительной площадки — 2000, 3000, 6000 мм. Возможно изготовление под заказ длины от 2000 до 6000 мм с шагом 500 мм.
- Толщина металла — 0,7; 0,8; 1,0; 1,2 мм.
Доступны разные типы покрытия лотков для любых условий эксплуатации:
- сталь, оцинкованная по методу Сендзимира (SZ),
- горячее цинкование 6 класса коррозионной стойкости по ГОСТ Р
52868-2021 (HDZ), - горячее цинкование 8 класса коррозионной стойкости по ГОСТ Р
52868-2021 (HDZ80).
Техническая модернизация
В конструкции лотков мы изменили телескопический соединитель и карту перфорации, что позволило повысить несущую способность и скорость сборки. В новых листовых лотках карта перфорации имеет отверстия для вывода кабеля при помощи гофрированной трубы.
Перфорация листовых лотков ESCA 5 нового конструктива.
Модернизации подверглись и крышки лотков: начиная с ширины 200 мм на них выполняется поперечная подштамповка, что повышает жесткость конструкции и минимизирует поперечный прогиб.

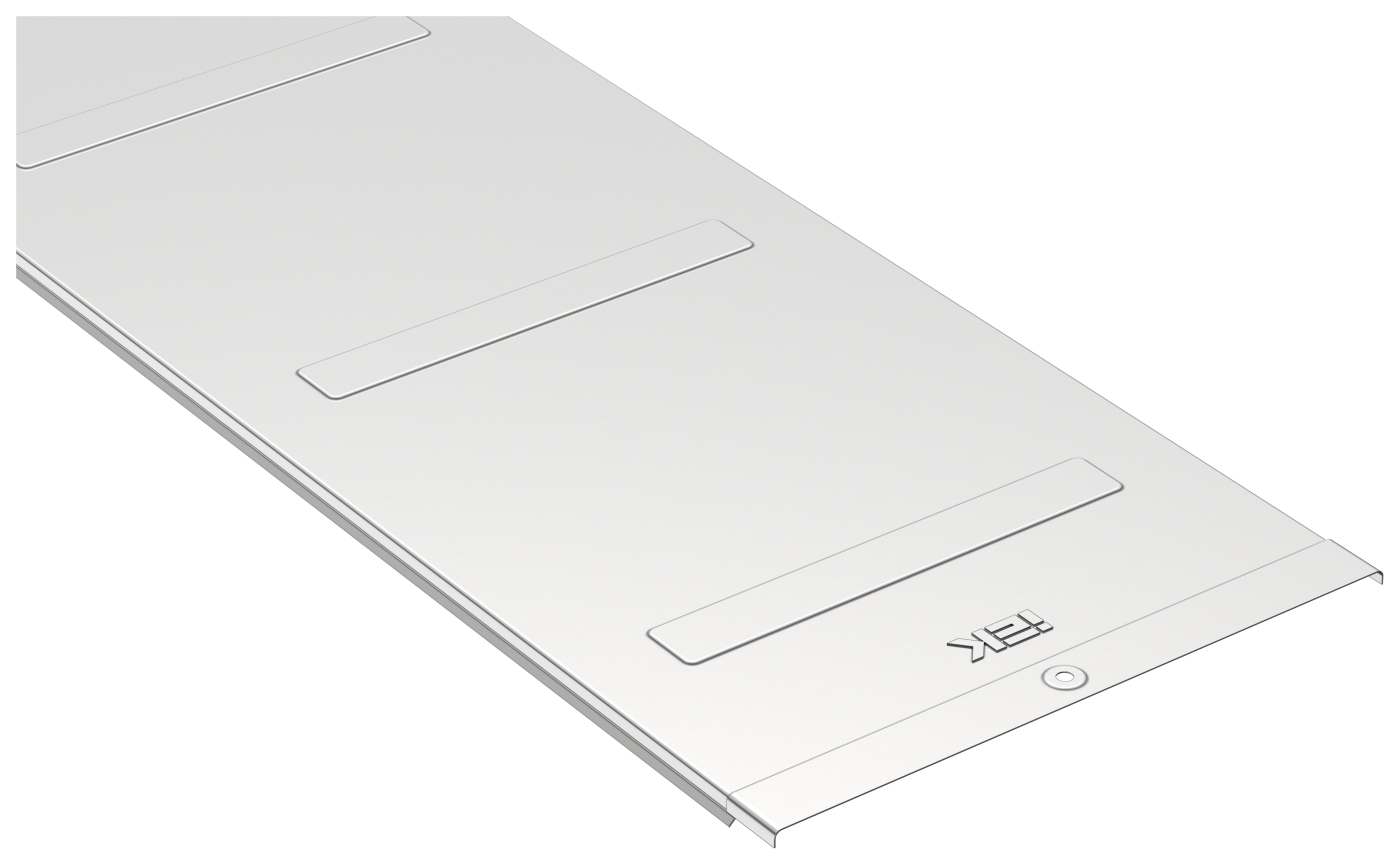

Модернизированная крышка листовых лотков ESCA 5.
Разнообразие аксессуаров
Мы предлагаем большой выбор системных аксессуаров для листовых лотков IEK. К серии ESCA 5 подходят аксессуары серии ESCA 3 «в развертке» толщиной 0,6 мм — это решение полезно при необходимости оптимизировать бюджет без существенной потери в технологичности и культуре монтажа.

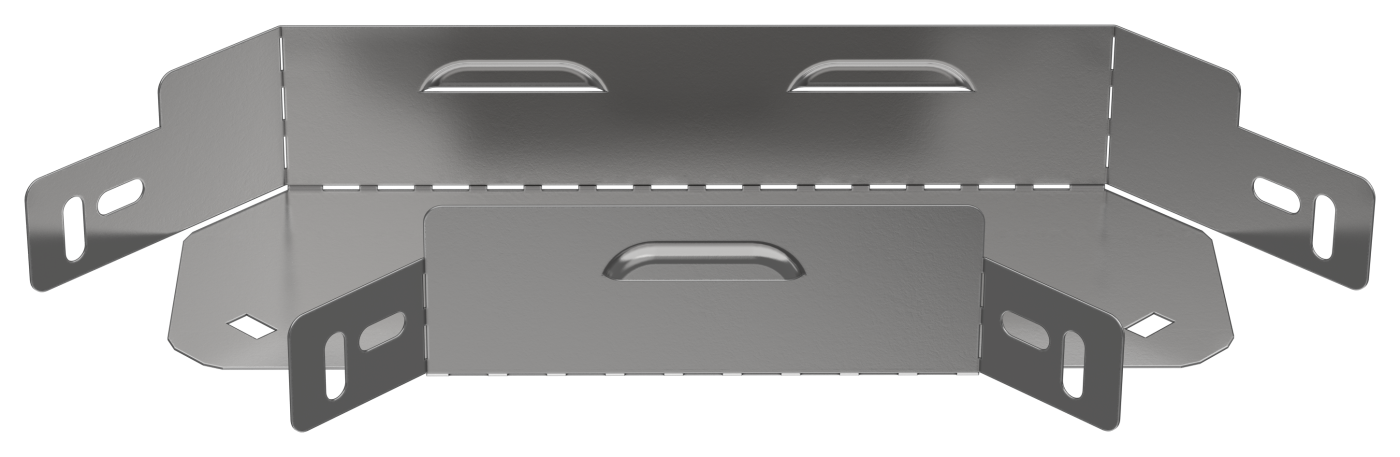

Поворот лотка ESCA 3 «в развертке».
Основным решением для всего спектра толщин лотков серии ESCA 5 являются «ломаные» фасонные секции в толщинах 0,8 мм и 1,2 мм. Особая конструкция присоединительного участка позволяет монтировать аксессуар к прямой секции без использования соединительных пластин. Такое решение предлагает лучший баланс стоимости и технологичности.

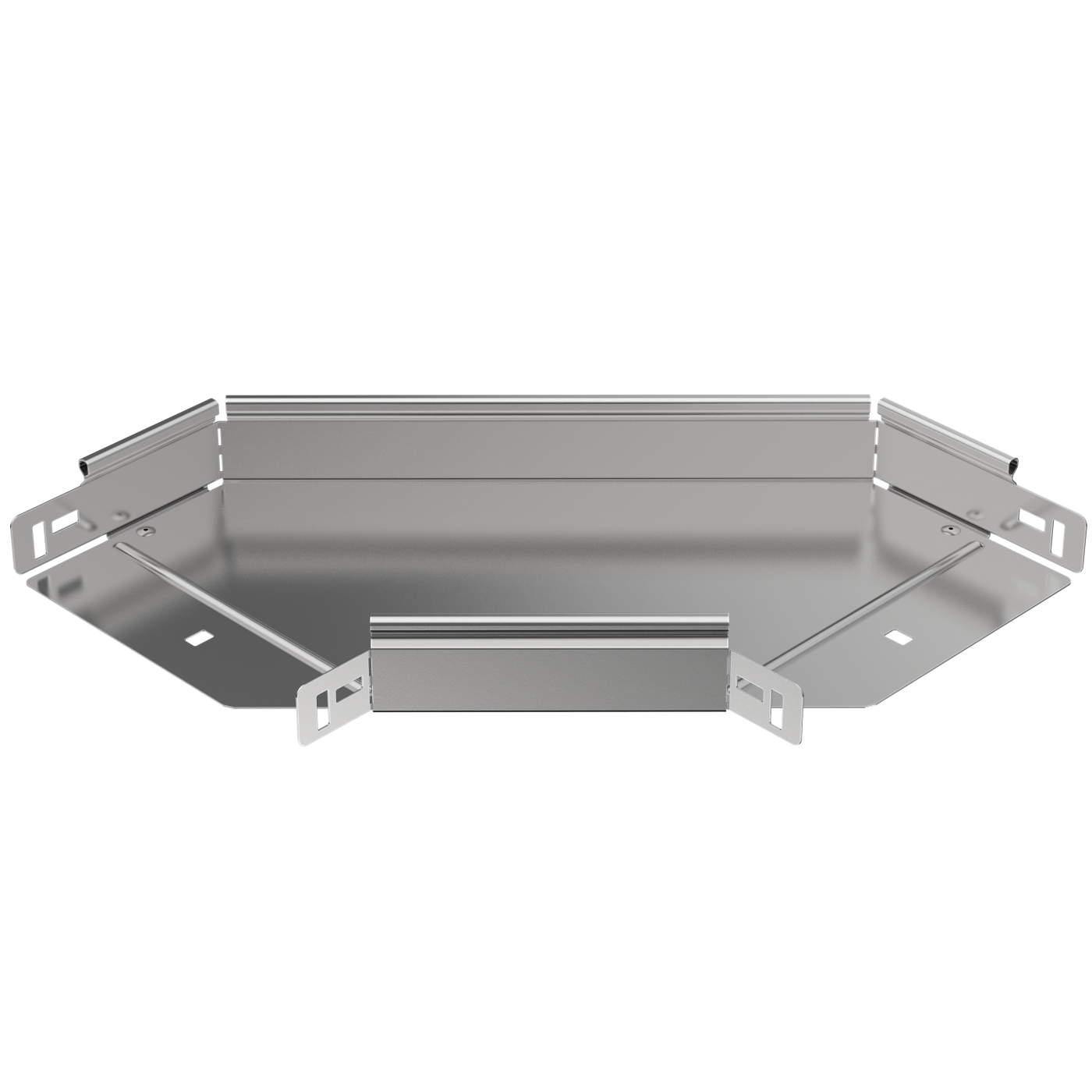

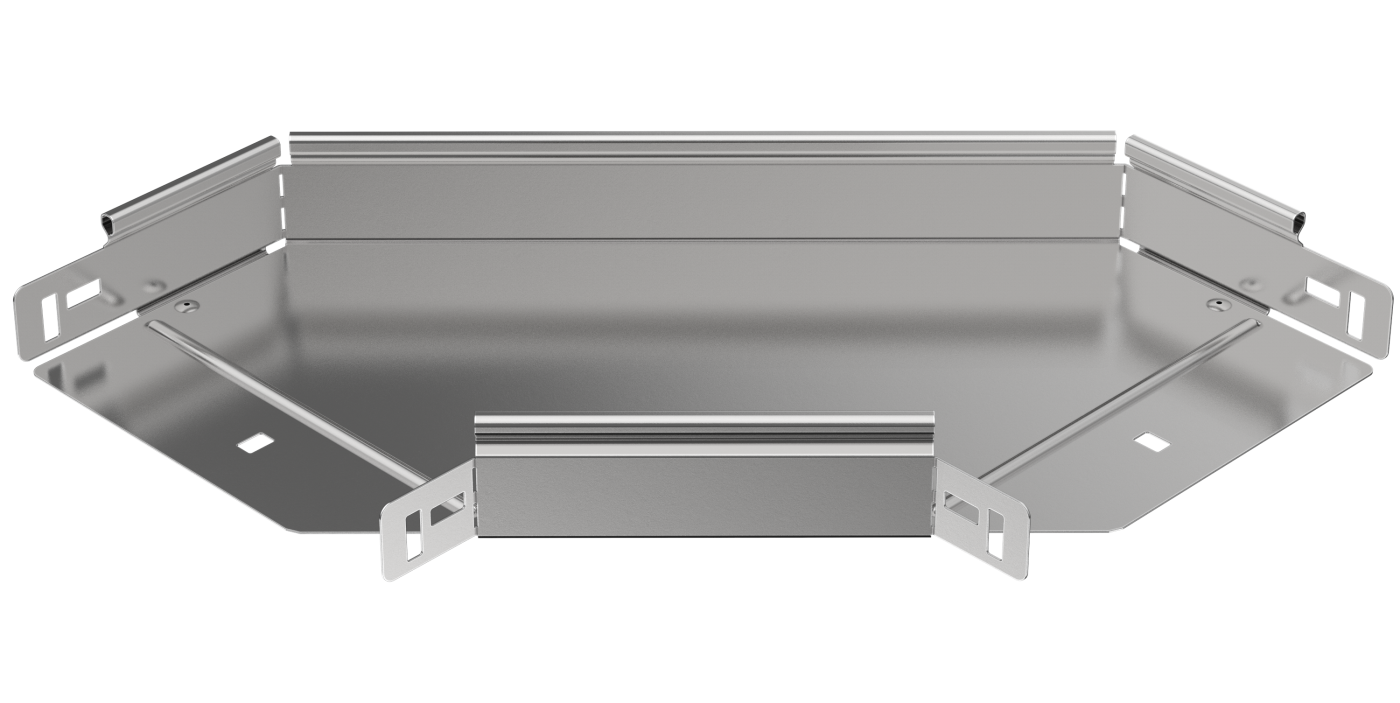

Поворот лотка ESCA 5 «ломаный».
Для максимальной технологичности предлагаются фасонные секции с плавным изгибом обоих лонжеронов.

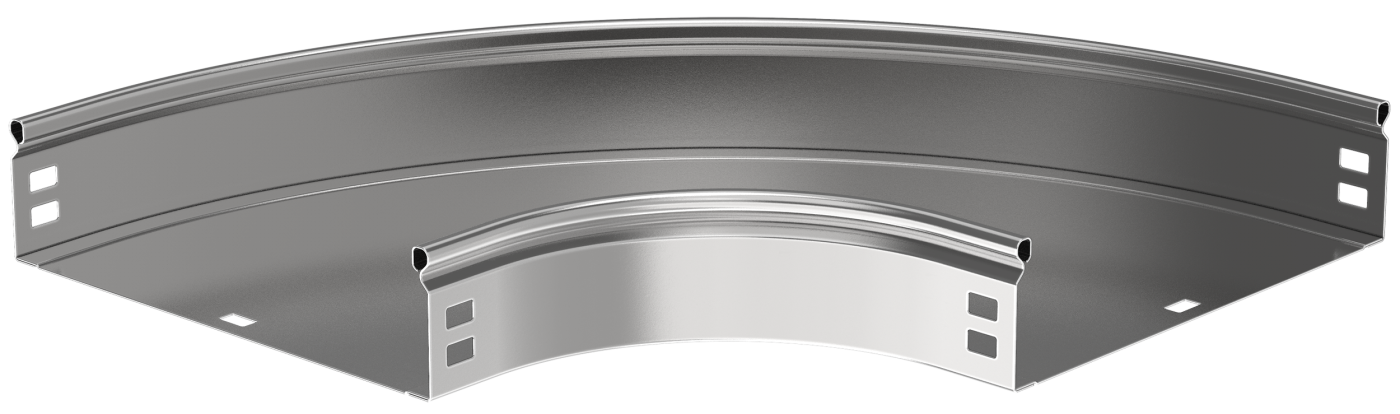

Плавный поворот лотка ESCA 5.
Производство
Для производства металлических лотков IEK открыл отдельный комплекс, оснащенный высокоскоростными автоматизированными линиями. Это позволит обеспечивать потребности самых крупных проектов в кратчайшие сроки и строго контролировать качество готовой продукции.
Вот кадры с производства листовых лотков в Балабаново:
Модернизированные листовые лотки ESCA IEK отвечают всем современным потребностям рынка. Они безопасны и удобны в сборке, долговечны в эксплуатации. Широкий выбор лотков и аксессуаров позволяет реализовывать проекты любой сложности, а их комбинации с сериями ESCA 3 и ESCA 7 — находить оптимальное решение под любые технические требования и бюджет проектов.
Листовые лотки ESCA 5 совсем скоро поступят на склады — с апреля 2026 года они будут доступны для заказа.
Следите за новостями!
