В мире растет число умных устройств и высокотехнологичного оборудования — от легких электросамокатов и домашних роботов-пылесосов до крупных промышленных станков, насосов и компрессоров. Для их питания нужна электроэнергия.
В бытовых сетях напряжение составляет 230 В, на заводах и производственных площадках чаще используется 400 В. Но далеко не все устройства работают от стандартных напряжений.
В таких случаях применяются блоки питания (БП). Они получают на вход стандартное напряжение сети, а на выходе формируют значение, которое необходимо для питания конкретного устройства.
Принцип работы промышленных блоков питания
Промышленный блок питания — это комплекс электронных схем, предназначенных для получения стабильного выходного напряжения при нестабильном сетевом напряжении. В их основе лежит импульсная технология, которая позволяет достигать высокой эффективности и компактных размеров.
На вход промышленных БП поступает переменный ток (чаще всего от сети
Часто промышленные блоки оснащены защитными функциями: автоматическим ограничением тока при перегрузке, мгновенным отключением при коротком замыкании, защитой от перенапряжения и контролем температуры. Это позволяет применять их в тяжелых условиях: внутри шкафов автоматики, на сборочных линиях, в системах телеметрии и безопасности.
Ключевые параметры БП и их практическое значение
При выборе модуля следует ориентироваться на технические требования системы и условия монтажа.
Входное напряжение — диапазон входных напряжений, которые может принимать блок питания, как правило, это 220 или 380 В. В реальной жизни напряжение сети, к которой подключен БП, может быть больше или меньше стандартного. В зависимости от схемотехнического решения, блоки питания могут иметь жесткие требования к этому параметру или работать с достаточно широким диапазоном входных напряжений.
Выходное напряжение показывает, какие именно нагрузки можно подключить. Значение 12 В подходит для малоэнергозатратных устройств — систем видеонаблюдения, накопителей, светодиодных лент и автомобильной электроники. Напряжение 24 В оптимально для промышленных контроллеров, панелей управления, телекоммуникационных модулей и части медицинского оборудования. Модели на 48 В рассчитаны на мощные светильники, транспортные решения (электровелосипеды, погрузчики) и специальные медицинские приборы.
Выходной ток отражает максимальную нагрузку на блок питания. Это тот параметр, по которому обязательно должен быть запас. Например, если система потребляет ток 8 А, блок стоит выбирать с диапазоном
Мощность блока питания — это произведение напряжения на ток. Она должна быть выше потребления устройства минимум на 20%, чтобы избежать перегрева и преждевременного износа БП.
Нельзя забывать и о механических и электрических интерфейсах: разъемах, клеммниках, стандартах монтажа. Для модулей на DIN-рейку характерен форм-фактор TS35 шириной 35 мм по EN 50022, который обеспечивает совместимость со многими стандартными шкафами автоматики. Клеммники обычно винтовые, но для вибростойких решений встречаются герметичные соединители типа M12.
Наконец, обращайте внимание на наличие сертификатов (CE, ТР СТ, RoHS) — они гарантируют безопасность и совместимость оборудования на объектах различного назначения.
Промышленные серии ONI: от базовых до высокопроизводительных решений
ONI предлагает две основные линейки блоков питания — OPS и OPSE. Они включают в себя решения от маломощных модулей до устройств для тяжелой промышленности.

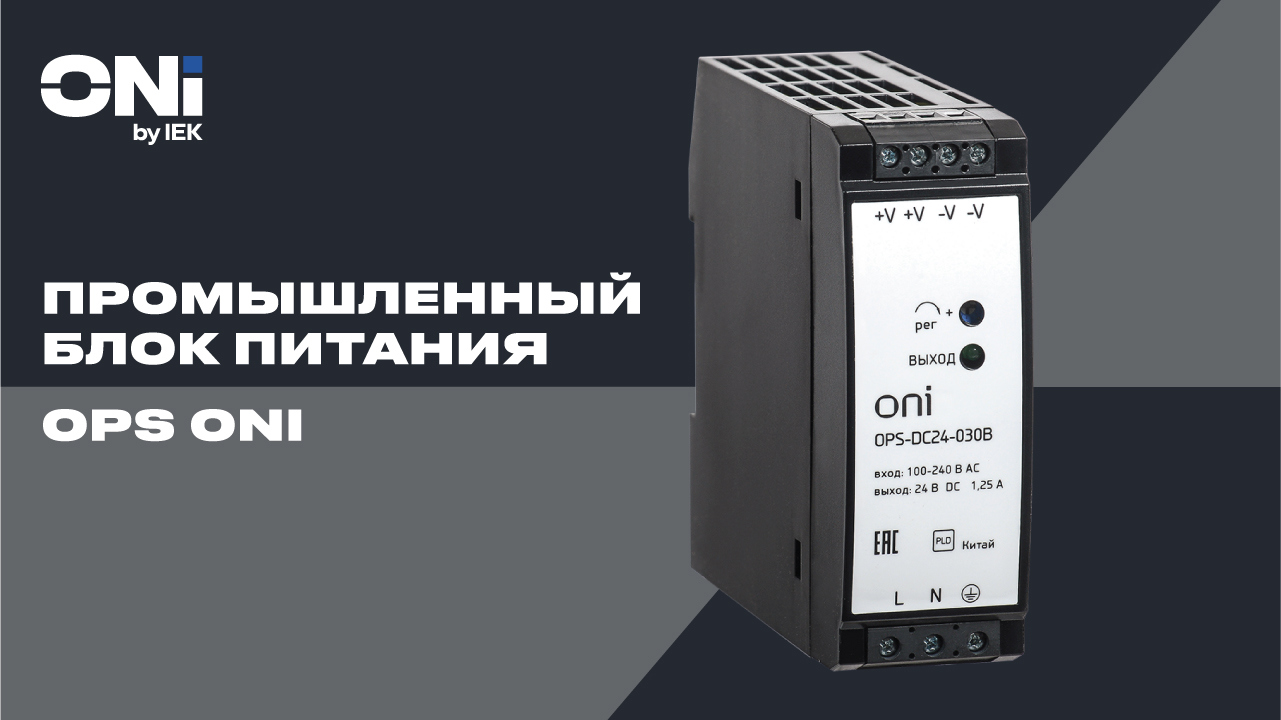

Серия OPS — компактные блоки в пластиковом корпусе с монтажом на DIN-рейку. Это базовое решение для стабильного питания оборудования мощностью до 75 Вт. Они отлично подходят для массовых применений: систем управления конвейерами, аппаратуры учета и малоавтоматизированного оборудования.
Серия OPSE рассчитана на мощность до 480 Вт с выходным напряжением до 48 В и выходным током до 10 А. Блоки питания этой серии оборудованы защитой от перенапряжения и ограничением выходного тока. Подходят для тяжелых условий: крупные сборочные линии, насосные станции, телекоммуникационные узлы.
Преимущества блоков питания ONI и рекомендации по их применению
Главное преимущество блоков питания ONI в их универсальности: они покрывают все распространенные напряжения и токи, имеют компактные габариты и легко встраиваются в любые промышленные шкафы. Благодаря широкой линейке мощностей от 30 до 480 Вт можно подобрать решение под любой проект.
Для максимально эффективной и долговечной работы БП мы рекомендуем:
- оставлять запас по мощности не менее 20%;
- проверять диапазон входных напряжений с учетом особенностей электросети на объекте;
- учитывать тепловыделение и оставлять свободное пространство для циркуляции воздуха;
- выбирать модели с нужными сертификациями для регионов установки;
- заранее продумывать интерфейсы подключения — расположение клеммников и тип разъемов.
При нестабильном питании или в проектах с высокими требованиями к надежности можно использовать решения с двойным входом питания и алгоритмом автоматического переключения между основным и резервным источниками.
Заключение
Промышленные блоки питания — ключевой элемент любой автоматизированной системы. Правильный выбор модуля обеспечивает стабильную работу оборудования, защиту от аварийных ситуаций и продлевает срок службы всей системы.
Блоки питания ONI серий OPS и OPSE — это оптимальное соотношение компактности, мощности и надежности, что делает их отличным выбором для проектов любой сложности.
Для получения подробной технической документации и консультаций обращайтесь на сайт oni-system.com или к региональным представителям IEK.
