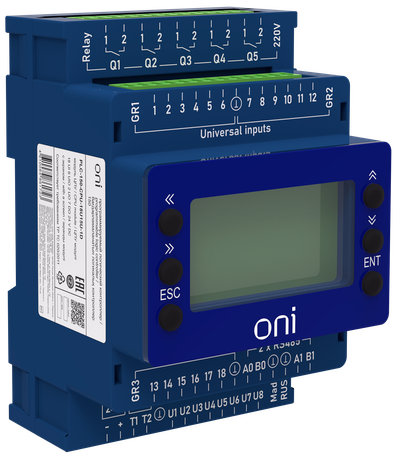

ПЛК 150 Модуль ЦПУ 18 UI 6 UIO 2 UO 7 DO 24В DC с экраном ONI
Артикул:
Основные характеристики
| Тип питающего напряжения | Постоянный (DC) |
| Напряжение питания постоян тока - DC, В | 24 |
| Напряжение питания 50 Гц перемен тока-AC, В | - |
| Количество аналог выходов | 6 |
| Количество аналог входов | 24 |
Описание
Модуль ЦПУ ПЛК 150 ONI предназначен для построения локальных систем управления и систем средней сложности. Интегрирован полнофункциональный экран. На борту ПЛК 6 универсальных входов (DI, NTC10k), 6 универсальных входов (DI, 0-10 В, 0-25 мА), 6 универсальных входов (DI, NTC10k, PT1000, Ni1000), 2 универсальных выхода (DO, 0-10 В), 7 дискретных выходов (5 релейных, 2 транзисторных), 6 универсальных входов/выходов (DI, DO, AI 0-10 В, AO 0-10 В) . Интегрированы 2xRS-485 интерфейса с поддержкой Modbus RTU. Есть возможность расширения количества каналов ввода-вывода, до 31 модуля расширения на один модуль ЦПУ. Языки программирования ST и FBD. Напряжение питания 24 В DC.
Срок службы:
10 лет
Гарантия:
2 года
Преимущества
- Оптимальный набор входов-выходов ПЛК, поддерживающих наиболее популярные типы сигналов, применяемые в системах автоматизации зданий.
- Компактные размеры для более плотной компоновки в шкафу автоматизации и возможности его размещения в ограниченном пространстве, а также снижение затрат на габаритах ШУ.
- Клеммы в комплекте с ПЛК, в результате экономия ресурса на поиск и подбор клемм и их заказ отдельно от контроллера
- Контроллеры поддерживают наиболее распространённые языки программирования среди инженеров автоматизации - ST и FBD (стандарт МЭК 61131-3).
- Интерфейс ПО, Help и комплект документации на русском языке по умолчанию.
Технические характеристики
| Тип питающего напряжения | Постоянный (DC) |
| Напряжение питания постоян тока - DC, В | 24 |
| Напряжение питания 50 Гц перемен тока-AC, В | - |
| Количество аналог выходов | 6 |
| Количество аналог входов | 24 |
| Количество цифров входов | 24 |
| Количество цифров выходов | 2 |
| С дисплеем | Да |
| Поддержка протокола TCP или IP | Нет |
| Поддержка протокола MODBUS | Да |
| Поддержка протокола PROFIBUS | Нет |
| Радиостандарт Bluetooth | Нет |
| Радиостандарт WLAN 80211 | Нет |
| Радиостандарт GSM | Нет |
| Количество релейных выходов | 5 |
| Высота, мм | 72 |
| Ширина, мм | 106 |
| Макс количество реле времени | 0 |
| Системное комплектующее | Нет |
| С оптическим интерфейсом | Нет |
| Глубина, мм | 60 |
| Поддержка протокола EtherNet или IP | Нет |
| Крепление на стену-непосредств монтаж | Нет |
| Объем памяти, кБайт | 512 |
| Дополнит исполннение - EX ia | Нет |
| Подходит для функций безопасности | Нет |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Модели для проектировщиков
Программное обеспечение
Логистические параметры
| Индивидуальная | Транспортная | |
|---|---|---|
| Количество | 1 | 50 |
| Единицы измерения | шт | шт |
| Тип упаковки | КОРОБКА/БОКС | КОРОБКА/БОКС |
| Материал упаковки | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084861723 | 4610084861761 |
| Вес брутто, кг | 0.289 | 14.454 |
| Вес нетто, кг | 0.18 | 9 |
| Объем, м^3 | 0.001025 | 0.05125 |
| Длина, см | 15 | 41 |
| Высота, см | 7.1 | 30.7 |
| Ширина, см | 8 | 40.7 |
| Способ нанесения информации | На стикер | На стикер |
