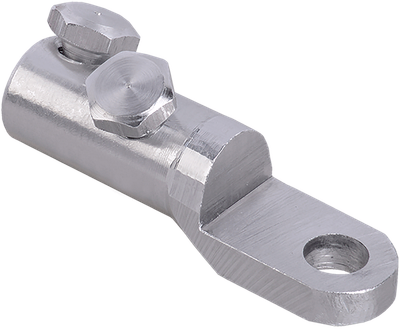

Наконечник болтовой НА 70-120 10кВ IEK
Артикул:
Основные характеристики
| Номин поперечное сечение, мм² | 70...120 |
| Метрический размер болта - М | 16х1,5 |
| Ширина | 28.0 |
| Высота | 28.2 |
| Длина | 100.0 |
Описание
Наконечники болтовые НА предназначены для оконцевания алюминиевых жил проводов и кабелей, а также для присоединения к алюминиевым клеммам, шинам, зажимам и т.п. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Вид климатического исполнения наконечников – УХЛ3 ГОСТ 15150-69.
Срок службы:
30 лет
Гарантия:
6 лет
Преимущества
- Применимы только для алюминиевых жил.
- Не требуется специальный инструмент для установки за счет болтов со срывными головками в конструкции.
Технические характеристики
| Номин поперечное сечение, мм² | 70...120 |
| Метрический размер болта - М | 16х1,5 |
| Ширина | 28.0 |
| Высота | 28.2 |
| Длина | 100.0 |
| Количество винтов или болтов | 2 |
| Защитное покрытие поверхности | Без покрытия (голый) |
| Материал | Дюралюминиевый сплав |
| Форма поперечного сечения | Многопроволочная круглая/секторная жила |
| Температура эксплуатации, °C | -60...+80 |
| Изоляция | Нет |
| Цвет изоляции | Прочее |
| Рабочее напряжение, В | 10000 |
| Макс поперечное сечение проводника, мм² | 120 |
| Момент срыва головки болта при монтаж каб линий, Нм | 30 |
Документация
Сертификаты
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 5 | 200 |
| Единицы измерения | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН ВЫСОКОЙ ПЛОТНОСТИ (HDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056364538 | 4606056364545 |
| Вес брутто, кг | 0.553 | 22.1 |
| Вес нетто, кг | 0.535925 | 21.437 |
| Объем, м^3 | 0.0005 | 0.017856 |
| Длина, см | 10 | 36 |
| Высота, см | 5 | 16 |
| Ширина, см | 10 | 31 |
| Способ нанесения информации | На стикер | На стикер |
