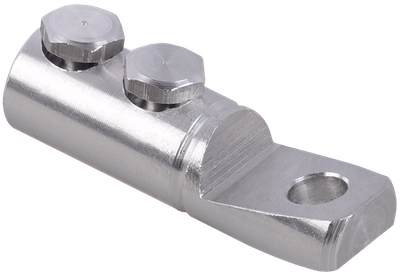

Наконечник болтовой НК 16-25 35кВ IEK

Описание

Наконечники болтовые НК предназначены для оконцевания алюминиевых жил проводов и кабелей, а также для присоединения к алюминиевым клеммам, шинам, зажимам и т.п. Наконечники изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Вид климатического исполнения наконечников – УХЛ3 ГОСТ 15150-69.

Преимущества

  • Применимы только для алюминиевых жил.
  • Не требуется специальный инструмент для установки за счет болтов со срывными головками в конструкции.
Наконечник болтовой НК 16-25 35кВ IEK

Особенности конструкции

Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника.

Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника.

Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля.

Каждый болтовой наконечник является мультиразмерным и рассчитан на диапазон сечений кабеля.

Технические характеристики

Номин поперечное сечение, мм²16...25
Метрический размер болта - М20х1,5
Количество винтов или болтов2
Защитное покрытие поверхностиБез покрытия (голый)
МатериалДюралюминиевый сплав
Форма поперечного сеченияМногопроволочная круглая/секторная жила
Рабочее напряжение, В35000
Температура эксплуатации, °C-60...+80
Макс поперечное сечение проводника, мм²25
Цвет изоляцииПрочее
ИзоляцияНет

Документация

Логистические параметры

ГрупповаяТранспортная
Количество20600
Единицы измеренияштшт
Тип упаковкиПАКЕТ ПРЯМОУГОЛЬНЫЙГОФРОКОРОБ
Материал упаковкиПОЛИЭТИЛЕН ВЫСОКОЙ ПЛОТНОСТИ (HDPE)ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод46060563641184606056364125
Вес брутто, кг0.7522.5
Вес нетто, кг0.727521.825
Объем, м^30.00050.017856
Длина, см1036
Высота, см516
Ширина, см1031
Способ нанесения информацииНа стикерНа стикер
