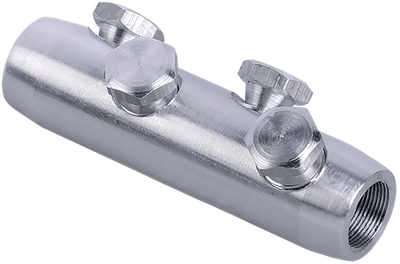

Соединитель болтовой ГСП 150-240 35кВ IEK
Артикул:
Основные характеристики
Номин поперечное сечение, мм² | 150...240 |
Метрический размер болта - М | 20 |
Количество винтов или болтов | 4 |
Защитное покрытие поверхности | Без покрытия (голый) |
Температура эксплуатации, °C | -60...+80 |
Описание
Соединители болтовые ГСП предназначены для электрического и механического соединения алюминиевых жил кабелей и проводов путем затяжки болтами.
Соединители изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Вид климатического исполнения соединителей – УХЛ3 ГОСТ 15150-69.
Срок службы:
30 лет
Гарантия:
6 лет
Преимущества
- Применимы только для алюминиевых жил.
- Угловое расположение болтов для надежной фиксации жилы.
- Не требуется специальный инструмент для установки.
Особенности конструкции
Конструкция болтов имеет несколько проточек — срывных «шеек», благодаря чему срыв головки происходит вровень или ниже поверхности наконечника.
Каждый болтовой соединитель является мультиразмерным и рассчитан на диапазон сечений кабеля.
Технические характеристики
Номин поперечное сечение, мм² | 150...240 |
Метрический размер болта - М | 20 |
Количество винтов или болтов | 4 |
Защитное покрытие поверхности | Без покрытия (голый) |
Температура эксплуатации, °C | -60...+80 |
Номин напряжение, кВ | 35 |
Материал | Дюралюминиевый сплав |
Маслостойкая уплотн-центрующая полоса | Нет |
Со срывной головкой болта | Да |
Момент срыва головки болта при монтаже, Нм | 58,5 |
Длина, мм | 115.0 |
Ширина, мм | 37.0 |
Высота, мм | 37.0 |
Изоляция | Нет |
Диапазон напряжения | Свыше 30 кВ |
Документация
Логистические параметры
Групповая | Транспортная | |
---|---|---|
Количество | 4 | 80 |
Единицы измерения | шт | шт |
Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
Материал упаковки | ПОЛИЭТИЛЕН ВЫСОКОЙ ПЛОТНОСТИ (HDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056363951 | 4606056363968 |
Вес брутто, кг | 1.025 | 20.5 |
Вес нетто, кг | 0.99619 | 19.924 |
Объем, м^3 | 0.0005 | 0.019236 |
Длина, см | 10 | 36.5 |
Высота, см | 5 | 17 |
Ширина, см | 10 | 31 |
Способ нанесения информации | На стикер | На стикер |
