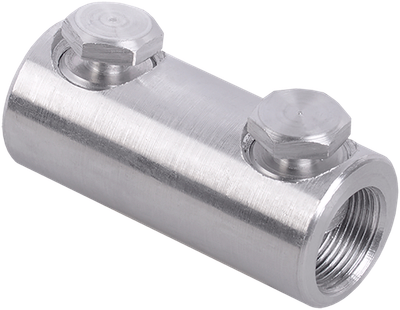

Соединитель болтовой СБ 35-50 1кВ IEK
Артикул:
Основные характеристики
| Номин поперечное сечение, мм² | 35...50 |
| Метрический размер болта - М | - |
| Количество винтов или болтов | 6 |
| Защитное покрытие поверхности | Прочее |
| Температура эксплуатации, °C | -15...45 |
Описание
Соединители болтовые СБ предназначены для электрического и механического соединения алюминиевых жил кабелей и проводов путем затяжки болтами.
Соединители изготавливаются из дюралюминиевых сплавов марки В95 и Д16Т1. Вид климатического исполнения соединителей – УХЛ3 ГОСТ 15150-69.
Срок службы:
30 лет
Гарантия:
6 лет
Преимущества
- Применимы только для алюминиевых жил.
- Не требуется специальный инструмент для установки за счет болтов со срывными головками в конструкции.
Технические характеристики
| Номин поперечное сечение, мм² | 35...50 |
| Метрический размер болта - М | - |
| Количество винтов или болтов | 6 |
| Защитное покрытие поверхности | Прочее |
| Температура эксплуатации, °C | -15...45 |
| Материал | Пластик |
| Момент срыва головки болта при монтаже, Нм | 62,2 |
| Ширина, мм | 157 |
| Изоляция | Нет |
| Высота, мм | 86 |
| Длина, мм | 533.0 |
| Со срывной головкой болта | Да |
| Маслостойкая уплотн-центрующая полоса | Нет |
| Номин напряжение, кВ | 250 |
| Вес, кг | 6.200 |
Документация
Паспорта и РЭ
Дополнительные изображения
Логистические параметры
| Групповая | Транспортная | |
|---|---|---|
| Количество | 10 | 600 |
| Единицы измерения | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН ВЫСОКОЙ ПЛОТНОСТИ (HDPE) | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056364019 | 4606056364026 |
| Вес брутто, кг | 0.367 | 22 |
| Вес нетто, кг | 0.3556667 | 21.34 |
| Объем, м^3 | 0.0005 | 0.018971 |
| Длина, см | 10 | 36.5 |
| Высота, см | 5 | 16.5 |
| Ширина, см | 10 | 31.5 |
| Способ нанесения информации | На стикер | На стикер |
