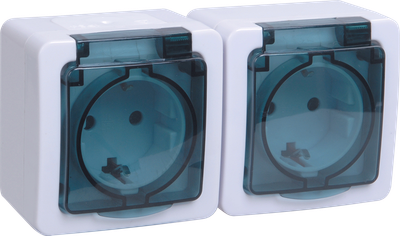

Розетка 2-местная для открытой установки РСб22-3-ГПБд с заземляющим контактом IP54 ГЕРМЕС PLUS (цвет крышки: дымчатый) IEK
Артикул:
Основные характеристики
| Цвет | Прочее |
| Материал | Пластик |
| Степень защиты - IP | IP54 |
| Номин ток, А | 16 |
| Крышка | В корпусе |
Описание
Изделия серии "ГЕРМЕС PLUS" используются в помещениях с повышенной влажностью или запыленностью, а также под навесом на открытом воздухе.
Срок службы:
10 лет
Гарантия:
3 года
Преимущества
- Серия "ГЕРМЕС PLUS" дополняет и расширяет ассортимент влагозащитных ЭУИ за счет ввода самого большого предложения комбинированных горизонтальных и вертикальных блоков и наиболее востребованных моделей розеток и выключателей.
- Эластичные сальники обеспечивают удобный ввод провода различного сечения.
- Электробезопасное основание из термостойкого PC-пластика.
- Материал корпуса - негорючий АБС-пластик.
- Два варианта цветового исполнения позволяет легко подобрать продукцию для различного интерьера.
- Наличие в ассортименте коннектора обеспечивает возможность сбора многопостовых конструкций.
- Вся продукция соответствует требованиям действующего российского законодательства в области безопасности продукции (ГОСТ Р 51322.1-99 - розетки, ГОСТ IEC 60884-1 - выключатели).
- Образцы новой серии успешно прошли испытания на соответствие требованиям международных стандартов, что подтверждено получением сертификата Таможенного союза, действующего на территории Республики Беларусь, Казахстана и РФ.
Особенности конструкции
Технические характеристики
| Цвет | Прочее |
| Материал | Пластик |
| Степень защиты - IP | IP54 |
| Номин ток, А | 16 |
| Крышка | В корпусе |
| Количество постов | 2 |
| Со шторками - защита от прикосновения | Нет |
| Высота устройства, мм | 72.0 |
| С ориентационным освещением | Нет |
| Модель или исполнение | С заземляющим (защитным) контактом |
| Поле для надписи или информац поверхность | Нет |
| Для тяжелых условий в соотв с VDE | Нет |
| Свободный от галогенов | Нет |
| Защита от перенапряжения | Нет |
| Тип или способ подключения | Клемма винтовая |
| С выключателем Вкл или Откл - On или Off | Нет |
| Защита контактов | Да |
| Функция выключения | Нет |
| Температура эксплуатации, °C | -25...40 |
| Климатическое исполнение | УХЛ2 |
| С миниатюрным предохранителем | Нет |
| С выталкивателем | Нет |
| Макс сечение входящего кабеля, мм² | 2,5 |
| Защитное покрытие поверхности | Прочее |
| Номин раб напряжение, В | 250 |
| Специальное питание | Питание для обычн. мер безопасности (зелёный) стандарт SV |
| С подсветкой - индикация напряж в сети | Нет |
| Тип поверхности | Глянцев./блестящ./зеркальный |
| Запираемый - -ая | Нет |
| Номин ток, А | 16 |
| Вид или марка материала | Термопласт |
| Защита по току | Нет |
| Повёрнутая центральная вставка | Нет |
| Количество подключаемых розеток | 1 |
| Количество фаз | 1 |
| Способ или тип крепления | На шурупах |
| Символы или индикация | Выпуклый символ |
| Тип напряжения | Переменный (AC) |
| Номин напряжение, В | 250 |
| Ширина устройства, мм | 147.0 |
| Прозрачный | Да |
| Подходит для степени защиты - IP | IP54 |
| Частота, Гц | 50 |
| С откидной крышкой | Да |
| Тип монтажа | Поверхностн. монтажа (открыт. установка) |
| Глубина устройства, мм | 52.0 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
AutoCad, 2D-модель, DWG-формат (DWG, 198.95 KB)
3D-модель, STEP-формат (STEP, 2.72 MB)
nanoCAD BIM Электро, База оборудования (SDF, 689.70 MB)
nanoCAD BIM Электро, База оборудования (SDF, 558.27 MB)
Renga, RNP-формат (RNP, 10.55 MB)
Revit, База оборудования (ZIP, 147.05 MB)
Revit, Семейство rfa (RFA, 732.00 KB)
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 5 | 50 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056213911 | 4606056213928 | 4606056213935 |
| Вес брутто, кг | 0.23 | 1.148 | 11.48 |
| Вес нетто, кг | 0.202 | 1.008 | 10.08 |
| Объем, м^3 | 0.000921 | 0.004605 | 0.046058 |
| Длина, см | 5.2 | 27.5 | 30 |
| Высота, см | 7.2 | 8.5 | 34.5 |
| Ширина, см | 14.7 | 16 | 44.5 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
