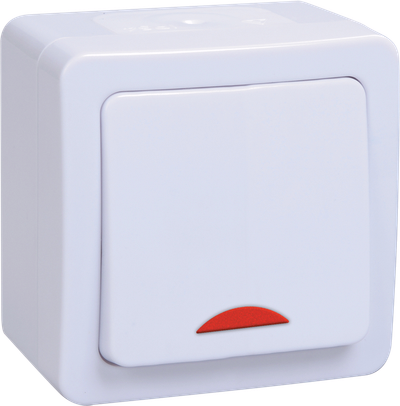

Выключатель 1-клавишный для открытой установки с индикацией ВС20-1-1-ГПБ IP54 ГЕРМЕС PLUS (цвет клавиши: белый) IEK
Артикул:
Основные характеристики
| Цвет | Белый |
| Количество клавиш | 1 |
| Материал | Пластик |
| Номин ток, А | 10 |
| Подсветка | Подсветка лампой тлеющего разряда |
Описание
Изделия серии "ГЕРМЕС PLUS" используются в помещениях с повышенной влажностью или запыленностью, а также под навесом на открытом воздухе.
Срок службы:
10 лет
Гарантия:
3 года
Преимущества
- Серия "ГЕРМЕС PLUS" дополняет и расширяет ассортимент влагозащитных ЭУИ за счет ввода самого большого предложения комбинированных горизонтальных и вертикальных блоков и наиболее востребованных моделей розеток и выключателей.
- Эластичные сальники обеспечивают удобный ввод провода различного сечения.
- Электробезопасное основание из термостойкого PC-пластика.
- Материал корпуса - негорючий АБС-пластик.
- Два варианта цветового исполнения позволяет легко подобрать продукцию для различного интерьера.
- Наличие в ассортименте коннектора обеспечивает возможность сбора многопостовых конструкций.
- Вся продукция соответствует требованиям действующего российского законодательства в области безопасности продукции (ГОСТ Р 51322.1-99 - розетки, ГОСТ IEC 60884-1 - выключатели).
- Образцы новой серии успешно прошли испытания на соответствие требованиям международных стандартов, что подтверждено получением сертификата Таможенного союза, действующего на территории Республики Беларусь, Казахстана и РФ.
Особенности конструкции
Технические характеристики
| Цвет | Белый |
| Количество клавиш | 1 |
| Материал | Пластик |
| Номин ток, А | 10 |
| Подсветка | Подсветка лампой тлеющего разряда |
| Тип поверхности | Глянцев./блестящ./зеркальный |
| Тип включения или управления | Клавишный (качели)/кнопочный |
| Тип монтажа | Поверхностн. монтажа (открыт. установка) |
| Количество полюсов | 1 |
| Выключатель стиральной машины | Нет |
| Тип комплектации | Механизм в корпусе (в сборе) |
| Макс поперечное сечение проводника, мм² | 2,5 |
| Способ или тип крепления | Винтовое крепление |
| Тип или способ подключения | Клемма винтовая |
| Температура эксплуатации, °C | -25...40 |
| Подходит для степени защиты - IP | IP54 |
| Поле для надписи или информац поверхность | Нет |
| Схема подключения | Выключатель 1-полюсный |
| Частота | EV008013 |
| Количество модулей (модульных систем) | 1 |
| Номин напряжение, В | 250 |
| С полем для надписи | Нет |
| Защитное покрытие поверхности | Необработанная |
| Климатическое исполнение | IEK_V0000008 |
| Возвратно-нажимной | Нет |
| Вид или марка материала | Термопласт |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
3D-модель, STEP-формат (STEP, 1.16 MB)
nanoCAD BIM Электро, База оборудования (SDF, 689.70 MB)
nanoCAD BIM Электро, База оборудования (SDF, 558.27 MB)
Revit, Семейство rfa (RFA, 636.00 KB)
Revit, База оборудования (ZIP, 147.05 MB)
Renga, RNP-формат (RNP, 10.55 MB)
AutoCad, 2D-модель, DWG-формат (DWG, 125.01 KB)
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 10 | 100 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | ПАКЕТ ПРЯМОУГОЛЬНЫЙ | КОРОБКА/БОКС | ГОФРОКОРОБ |
| Материал упаковки | ПОЛИЭТИЛЕН (PE) | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4606056213706 | 4606056213713 | 4606056213720 |
| Вес брутто, кг | 0.11 | 1.1 | 11 |
| Вес нетто, кг | 0.099 | 0.99 | 9.9 |
| Объем, м^3 | 0.000473 | 0.003405 | 0.04725 |
| Длина, см | 5.2 | 28 | 45 |
| Высота, см | 7.2 | 8 | 35 |
| Ширина, см | 7.2 | 15.2 | 30 |
| Способ нанесения информации | На стикер | На стикер | На стикер |
