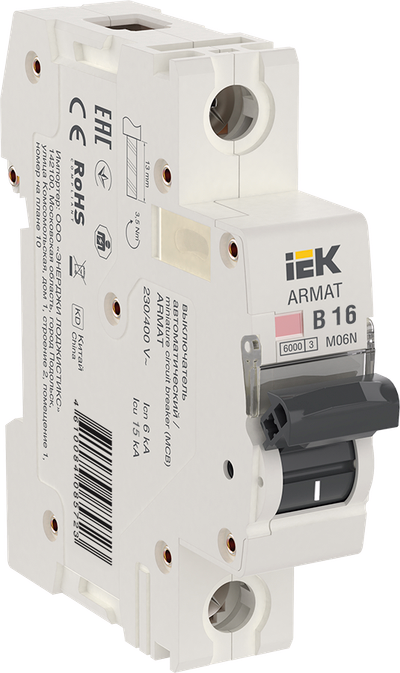

ARMAT Автоматический выключатель M06N 1P B 16А IEK
- Видео
Основные характеристики
| Номин ток, А | 16.0 |
| Количество полюсов | 1 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | B |
| Тип напряжения | Переменный (AC) |
Описание
Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 6 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Особенности конструкции
Технические характеристики
| Номин ток, А | 16.0 |
| Количество полюсов | 1 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | B |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 400 |
| Тип расцепителя | Тепловой, электромагнитный |
| Потери энергии, Вт | 3.5 |
| Ширина по количеству модульных расстояний | 1 |
| Частота, Гц | 50 |
| Тип монтажа | EV004369 |
| Мех износостойкость, циклов | 20000 |
| Наличие электронного расцепителя | Нет |
| Номин напряжение изоляции Ui, В | 500 |
| Класс токоограничения | 3 |
| Вес одного полюса, кг | 0,116 |
| Отключающая способность по IEC 60947-2, кА | 15 |
| Общ количество полюсов | 1 |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
| Макс сечение входящего кабеля, мм² | 25 |
| Наличие взрывозащиты | IEK_V0000020 |
| Тип монтажной рейки | IEK_V0000022 |
| Тип подключения | Винтовое соединение |
| Режим работы | Продолжительный-S1 |
| Количество силовых полюсов | EV000599 |
| Наличие электромагнитного расцепителя | Да |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 6.0 |
| Сфера применения | IEK_V0000012 |
| Отключение нейтрали | Нет |
| Наличие дифференциального расцепителя | Нет |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 6.0 |
| Возможна дополнит комплектация | Да |
| Отключающая способность по EN 60898, кА | 6 |
| Рабочая температура окружающей среды, °C | -40...70 |
| Количество защищенных полюсов | 1 |
| Наличие теплового расцепителя | Да |
| Электр износостойкость, циклов | 10000 |
| Класс защиты от поражения электрическим током | 0 |
| Ремонтопригодность | Нет |
| Степень защиты - IP | IP20 |
| Частота, Гц | 50 |
| Номинальный ток, А | 16 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 749.52 KB)
Дополнительное фото продукта (JPG, 1.06 MB)
Дополнительное фото продукта (JPG, 607.03 KB)
Дополнительное фото продукта (JPG, 1.13 MB)
Дополнительное фото продукта (JPG, 853.45 KB)
Дополнительное фото продукта (JPG, 614.69 KB)
Дополнительное фото продукта (JPG, 1.20 MB)
Дополнительное фото продукта (JPG, 1.54 MB)
Дополнительное фото продукта (JPG, 1.00 MB)
Габаритный Чертеж (JPG, 2.09 MB)
Листовка (PDF, 8.00 MB)
Монтаж изделия (JPG, 2.24 MB)
Схема Подключения (JPG, 2.03 MB)
Монтаж
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 12 | 120 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084085723 | 4610084085730 | 4610084085747 |
| Вес брутто, кг | 0.137 | 1.644 | 16.44 |
| Вес нетто, кг | 0.116 | 1.392 | 13.92 |
| Объем, м^3 | 0.000166 | 0.001604 | 0.01992 |
| Длина, см | 8.3 | 22.5 | 46 |
| Высота, см | 7.6 | 8.1 | 18 |
| Ширина, см | 1.8 | 8.8 | 24 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
