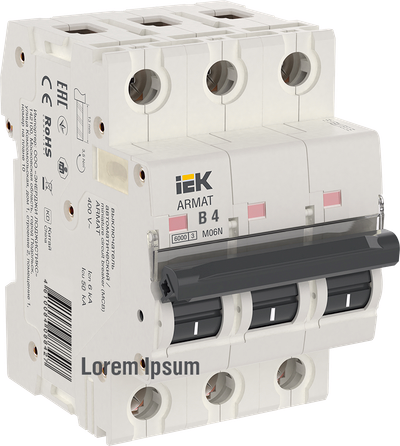

ARMAT Автоматический выключатель M06N 3P B 4А IEK

Видео

Артикул:

Основные характеристики

Номин ток, А	4.0
Количество полюсов	3
Номин импульсное выдерживаемое напряжение, кВ	6
Характеристика срабатывания - кривая тока	B
Тип напряжения	Переменный (AC)

Посмотреть все характеристики

Описание

Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.

Срок службы:
15 лет
Гарантия:
10 лет

Основные документы

Посмотреть все документы

Преимущества

Высокий коммутационный ресурс 10 000 электрических циклов.
Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
Защелка на DIN-рейку с 2-мя фиксированными положениями.
Максимальный момент затяжки клемм до 5 Нм.
Площадка для маркировки с прозрачной крышкой.
Полное соответствие директиве ROHS.
Высокая скорость срабатывания - класс токоограничения 3.
Номинальная отключающая способность 6 кА.
Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).

Особенности конструкции

Технические характеристики

Номин ток, А	4.0
Количество полюсов	3
Номин импульсное выдерживаемое напряжение, кВ	6
Характеристика срабатывания - кривая тока	B
Тип напряжения	Переменный (AC)
Номин раб напряжение, В	400
Тип расцепителя	Тепловой, электромагнитный
Потери энергии, Вт	9.0
Частота, Гц	50
Режим работы	Продолжительный-S1
Вес одного полюса, кг	0,116
Тип подключения	Винтовое соединение
Тип монтажа	EV004369
Наличие теплового расцепителя	Да
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА	6.0
Ширина по количеству модульных расстояний	3
Количество силовых полюсов	EV000069
Отключающая способность по EN 60898, кА	6
Наличие дифференциального расцепителя	Нет
Наличие электронного расцепителя	Нет
Наличие взрывозащиты	IEK_V0000020
Отключение нейтрали	Нет
Количество защищенных полюсов	3
Возможна дополнит комплектация	Да
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА	6.0
Номин напряжение изоляции Ui, В	500
Мех износостойкость, циклов	20000
Класс защиты от поражения электрическим током	0
Степень защиты - IP	IP20
Рабочая температура окружающей среды, °C	-40...70
Общ количество полюсов	3
Класс токоограничения	3
Сфера применения	IEK_V0000012
Тип монтажной рейки	IEK_V0000022
Ремонтопригодность	Нет
Отключающая способность по IEC 60947-2, кА	50
Макс сечение входящего кабеля, мм²	25
Возможность присоединения шин	PIN (штырь), FORK (вилка)
Время срабатывания расцепителя в зоне КЗ tm, с	0,1
Наличие электромагнитного расцепителя	Да
Электр износостойкость, циклов	10000
Частота, Гц	50
Номинальный ток, А	4

Документация

Комплектация

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество	1	4	40
Единицы измерения	шт	шт	шт
Тип упаковки	БЕЗ УПАКОВКИ	ГОФРОКОРОБ	ГОФРОКОРОБ
Материал упаковки	НЕ УКАЗАН	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4610084088427	4610084088434	4610084136449
Вес брутто, кг	0.365	1.46	14.6
Вес нетто, кг	0.346	1.384	13.84
Объем, м^3	0.000567	0.001604	0.02268
Длина, см	8.3	22.5	46.5
Высота, см	7.6	8.1	19.9
Ширина, см	5.3	8.8	24.5
Способ нанесения информации	На изделие	На коробку	На стикер
