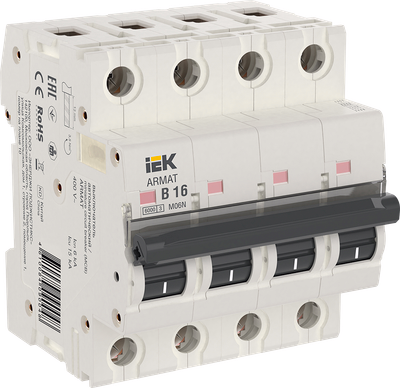

ARMAT Автоматический выключатель M06N 4P B 16А IEK
- Видео
Основные характеристики
| Номин ток, А | 16.0 |
| Количество полюсов | 4 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | B |
| Тип напряжения | Переменный (AC) |
Описание
Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 6 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Особенности конструкции
Технические характеристики
| Номин ток, А | 16.0 |
| Количество полюсов | 4 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | B |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 400 |
| Тип расцепителя | Тепловой, электромагнитный |
| Потери энергии, Вт | 14.0 |
| Режим работы | Продолжительный-S1 |
| Номин напряжение изоляции Ui, В | 500 |
| Тип монтажной рейки | IEK_V0000022 |
| Ширина по количеству модульных расстояний | 4 |
| Электр износостойкость, циклов | 10000 |
| Мех износостойкость, циклов | 20000 |
| Количество защищенных полюсов | 4 |
| Количество силовых полюсов | EV000070 |
| Отключающая способность по IEC 60947-2, кА | 15 |
| Наличие теплового расцепителя | Да |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 6.0 |
| Наличие электронного расцепителя | Нет |
| Тип монтажа | EV004369 |
| Класс защиты от поражения электрическим током | 0 |
| Степень защиты - IP | IP20 |
| Ремонтопригодность | Нет |
| Класс токоограничения | 3 |
| Наличие дифференциального расцепителя | Нет |
| Вес одного полюса, кг | 0,116 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 6.0 |
| Возможна дополнит комплектация | Да |
| Частота, Гц | 50 |
| Рабочая температура окружающей среды, °C | -40...70 |
| Общ количество полюсов | 4 |
| Отключающая способность по EN 60898, кА | 6 |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Макс сечение входящего кабеля, мм² | 25 |
| Сфера применения | IEK_V0000012 |
| Отключение нейтрали | Нет |
| Наличие электромагнитного расцепителя | Да |
| Наличие взрывозащиты | IEK_V0000020 |
| Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
| Тип подключения | Винтовое соединение |
| Частота, Гц | 50 |
| Номинальный ток, А | 16 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.30 MB)
Дополнительное фото продукта (JPG, 799.01 KB)
Дополнительное фото продукта (JPG, 961.84 KB)
Дополнительное фото продукта (JPG, 1010.61 KB)
Дополнительное фото продукта (JPG, 583.33 KB)
Дополнительное фото продукта (JPG, 1.41 MB)
Дополнительное фото продукта (JPG, 1.17 MB)
Дополнительное фото продукта (JPG, 1.50 MB)
Дополнительное фото продукта (JPG, 1.03 MB)
Габаритный Чертеж (JPG, 2.09 MB)
Листовка (PDF, 8.00 MB)
Монтаж изделия (JPG, 2.24 MB)
Схема Подключения (JPG, 2.03 MB)
Монтаж
Модели для проектировщиков
Комплектация
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 3 | 30 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084090048 | 4610084090055 | 4610084090062 |
| Вес брутто, кг | 0.54 | 1.62 | 16.2 |
| Вес нетто, кг | 0.458 | 1.374 | 13.74 |
| Объем, м^3 | 0.000677 | 0.001604 | 0.02031 |
| Длина, см | 8.3 | 22.5 | 47 |
| Высота, см | 7.6 | 8.1 | 18 |
| Ширина, см | 7.1 | 8.8 | 24 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
