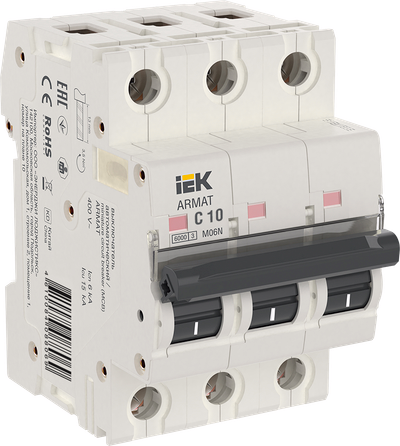

ARMAT Автоматический выключатель M06N 3P C 10А IEK

- Видео
Основные характеристики
Номин ток, А | 10.0 |
Количество полюсов | 3 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Переменный (AC) |
Описание
Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 6 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).

Особенности конструкции
Технические характеристики
Номин ток, А | 10.0 |
Количество полюсов | 3 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Переменный (AC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 9.0 |
Класс токоограничения | 3 |
Наличие электромагнитного расцепителя | Да |
Возможна дополнит комплектация | Да |
Возможность присоединения шин | PIN (штырь), FORK (вилка) |
Наличие теплового расцепителя | Да |
Вес одного полюса, кг | 0,116 |
Количество защищенных полюсов | 3 |
Наличие взрывозащиты | IEK_V0000020 |
Общ количество полюсов | 3 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 6.0 |
Сфера применения | IEK_V0000012 |
Электр износостойкость, циклов | 10000 |
Тип монтажа | EV004369 |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 6.0 |
Отключение нейтрали | Нет |
Наличие дифференциального расцепителя | Нет |
Рабочая температура окружающей среды, °C | -40...70 |
Количество силовых полюсов | EV000069 |
Класс защиты от поражения электрическим током | 0 |
Тип подключения | Винтовое соединение |
Режим работы | Продолжительный-S1 |
Отключающая способность по EN 60898, кА | 6 |
Степень защиты - IP | IP20 |
Номин напряжение изоляции Ui, В | 500 |
Тип монтажной рейки | IEK_V0000022 |
Ширина по количеству модульных расстояний | 3 |
Макс сечение входящего кабеля, мм² | 25 |
Ремонтопригодность | Нет |
Мех износостойкость, циклов | 20000 |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Наличие электронного расцепителя | Нет |
Отключающая способность по IEC 60947-2, кА | 15 |
Частота, Гц | 50 |
Частота, Гц | 50 |
Номинальный ток, А | 10 |
Документация
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.43 MB)
Дополнительное фото продукта (JPG, 913.54 KB)
Дополнительное фото продукта (JPG, 1.10 MB)
Дополнительное фото продукта (JPG, 1.61 MB)
Дополнительное фото продукта (JPG, 844.96 KB)
Дополнительное фото продукта (JPG, 1.13 MB)
Дополнительное фото продукта (JPG, 1.63 MB)
Дополнительное фото продукта (JPG, 1.42 MB)
Дополнительное фото продукта (JPG, 559.32 KB)
Габаритный Чертеж (JPG, 2.09 MB)
Листовка (PDF, 8.00 MB)
Монтаж изделия (JPG, 2.24 MB)
Схема Подключения (JPG, 2.03 MB)
Монтаж
Модели для проектировщиков
Комплектация
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 4 | 40 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4610084088069 | 4610084088076 | 4610084136326 |
Вес брутто, кг | 0.408 | 1.632 | 16.32 |
Вес нетто, кг | 0.346 | 1.384 | 13.84 |
Объем, м^3 | 0.000497 | 0.001604 | 0.01988 |
Длина, см | 8.3 | 22.5 | 46 |
Высота, см | 7.6 | 8.1 | 18 |
Ширина, см | 5.3 | 8.8 | 24 |
Способ нанесения информации | На изделие | На коробку | На стикер |
