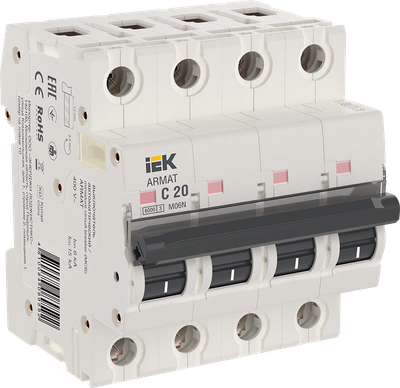

ARMAT Автоматический выключатель M06N 4P C 20А IEK
- Видео
Основные характеристики
| Номин ток, А | 20.0 |
| Количество полюсов | 4 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | C |
| Тип напряжения | Переменный (AC) |
Описание
Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 6 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Особенности конструкции
Технические характеристики
| Номин ток, А | 20.0 |
| Количество полюсов | 4 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | C |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 400 |
| Тип расцепителя | Тепловой, электромагнитный |
| Потери энергии, Вт | 18.0 |
| Общ количество полюсов | 4 |
| Наличие теплового расцепителя | Да |
| Количество защищенных полюсов | 4 |
| Наличие дифференциального расцепителя | Нет |
| Тип подключения | Винтовое соединение |
| Количество силовых полюсов | EV000070 |
| Класс защиты от поражения электрическим током | 0 |
| Макс сечение входящего кабеля, мм² | 25 |
| Режим работы | Продолжительный-S1 |
| Степень защиты - IP | IP20 |
| Наличие взрывозащиты | IEK_V0000020 |
| Наличие электромагнитного расцепителя | Да |
| Частота, Гц | 50 |
| Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Рабочая температура окружающей среды, °C | -40...70 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 6.0 |
| Класс токоограничения | 3 |
| Тип монтажной рейки | IEK_V0000022 |
| Тип монтажа | EV004369 |
| Отключение нейтрали | Нет |
| Возможна дополнит комплектация | Да |
| Ширина по количеству модульных расстояний | 4 |
| Номин напряжение изоляции Ui, В | 500 |
| Электр износостойкость, циклов | 10000 |
| Вес одного полюса, кг | 0,116 |
| Отключающая способность по IEC 60947-2, кА | 15 |
| Мех износостойкость, циклов | 20000 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 6.0 |
| Отключающая способность по EN 60898, кА | 6 |
| Сфера применения | IEK_V0000012 |
| Ремонтопригодность | Нет |
| Наличие электронного расцепителя | Нет |
| Частота, Гц | 50 |
| Номинальный ток, А | 20 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.30 MB)
Дополнительное фото продукта (JPG, 801.08 KB)
Дополнительное фото продукта (JPG, 968.62 KB)
Дополнительное фото продукта (JPG, 1013.26 KB)
Дополнительное фото продукта (JPG, 582.48 KB)
Дополнительное фото продукта (JPG, 1.47 MB)
Дополнительное фото продукта (JPG, 1.17 MB)
Дополнительное фото продукта (JPG, 1.49 MB)
Дополнительное фото продукта (JPG, 1.03 MB)
Габаритный Чертеж (JPG, 2.09 MB)
Листовка (PDF, 8.00 MB)
Монтаж изделия (JPG, 2.24 MB)
Схема Подключения (JPG, 2.03 MB)
Монтаж
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 3 | 30 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084089592 | 4610084089608 | 4610084089615 |
| Вес брутто, кг | 0.54 | 1.62 | 16.2 |
| Вес нетто, кг | 0.458 | 1.374 | 13.74 |
| Объем, м^3 | 0.000677 | 0.001604 | 0.02031 |
| Длина, см | 8.3 | 22.5 | 47 |
| Высота, см | 7.6 | 8.1 | 18 |
| Ширина, см | 7.1 | 8.8 | 24 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
