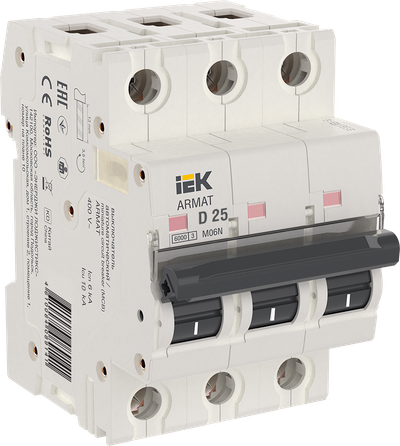

ARMAT Автоматический выключатель M06N 3P D 25А IEK
- Видео
Основные характеристики
| Номин ток, А | 25.0 |
| Количество полюсов | 3 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | D |
| Тип напряжения | Переменный (AC) |
Описание
Автоматические выключатели ARMAT серии M06N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M06N составляет 6 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 6 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Особенности конструкции
Технические характеристики
| Номин ток, А | 25.0 |
| Количество полюсов | 3 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | D |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 400 |
| Тип расцепителя | Тепловой, электромагнитный |
| Потери энергии, Вт | 13.5 |
| Макс сечение входящего кабеля, мм² | 25 |
| Номин напряжение изоляции Ui, В | 500 |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
| Сфера применения | IEK_V0000012 |
| Вес одного полюса, кг | 0,116 |
| Рабочая температура окружающей среды, °C | -40...70 |
| Тип подключения | Винтовое соединение |
| Ширина по количеству модульных расстояний | 3 |
| Количество защищенных полюсов | 3 |
| Тип монтажа | EV004369 |
| Ремонтопригодность | Нет |
| Класс защиты от поражения электрическим током | 0 |
| Класс токоограничения | 3 |
| Отключающая способность по IEC 60947-2, кА | 10 |
| Отключение нейтрали | Нет |
| Мех износостойкость, циклов | 20000 |
| Тип монтажной рейки | IEK_V0000022 |
| Общ количество полюсов | 3 |
| Наличие электронного расцепителя | Нет |
| Возможна дополнит комплектация | Да |
| Наличие теплового расцепителя | Да |
| Режим работы | Продолжительный-S1 |
| Отключающая способность по EN 60898, кА | 6 |
| Наличие взрывозащиты | IEK_V0000020 |
| Наличие дифференциального расцепителя | Нет |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 6.0 |
| Частота, Гц | 50 |
| Наличие электромагнитного расцепителя | Да |
| Количество силовых полюсов | EV000069 |
| Электр износостойкость, циклов | 10000 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 6.0 |
| Степень защиты - IP | IP20 |
| Частота, Гц | 50 |
| Номинальный ток, А | 25 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.43 MB)
Дополнительное фото продукта (JPG, 915.07 KB)
Дополнительное фото продукта (JPG, 1.09 MB)
Дополнительное фото продукта (JPG, 1.63 MB)
Дополнительное фото продукта (JPG, 844.79 KB)
Дополнительное фото продукта (JPG, 1.13 MB)
Дополнительное фото продукта (JPG, 1.63 MB)
Дополнительное фото продукта (JPG, 1.41 MB)
Дополнительное фото продукта (JPG, 606.27 KB)
Габаритный Чертеж (JPG, 2.09 MB)
Листовка (PDF, 8.00 MB)
Монтаж изделия (JPG, 2.24 MB)
Схема Подключения (JPG, 2.03 MB)
Монтаж
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 4 | 40 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084089141 | 4610084089158 | 4610084136685 |
| Вес брутто, кг | 0.408 | 1.632 | 16.32 |
| Вес нетто, кг | 0.346 | 1.384 | 13.84 |
| Объем, м^3 | 0.000508 | 0.001604 | 0.02032 |
| Длина, см | 8.3 | 22.5 | 47 |
| Высота, см | 7.6 | 8.1 | 18 |
| Ширина, см | 5.3 | 8.8 | 24 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
