ARMAT Автоматический выключатель M06N-DC 2P C 3А IEK
Артикул:
Основные характеристики
| Номинальный ток, А | 3.0 |
| Номинальное рабочее напряжение, В | 440 |
| Характеристика срабатывания - кривая тока | C |
| Отключающая способность, кА | 10 |
| Количество полюсов | 2 |
Описание
Автоматические выключатели ARMAT серии M06N предназначены для коммутации электрических цепей постоянного тока с напряжением до 1000 В. Защищают от токов короткого замыкания и перегрузки, а также выполняют функции управления и секционирования. Есть возможность подключения шинами PIN, FORK. 160 типоисполнений на 15 номинальных токов от 1 до 63 А.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Увеличенная прочность конструкции.
- Высокая скорость срабатывания.
- Ресурс 20000 циклов.
- Улучшенная дугогасительная камера.
- Соответствие стандартам ГОСТ.
- Регулярно проходят проверки и тестирование на заводах компании.
- Всегда есть в наличии на складе.
Особенности конструкции
Технические характеристики
| Номинальный ток, А | 3.0 |
| Номинальное рабочее напряжение, В | 440 |
| Характеристика срабатывания - кривая тока | C |
| Отключающая способность, кА | 10 |
| Количество полюсов | 2 |
| Тип напряжения | Постоянный (DC) |
| Сфера применения | Бытовое |
| Возможна дополнит комплектация | Да |
| Степень загрязнения | 2 |
| Количество защищенных полюсов | 2 |
| Электр износостойкость, циклов | 6000 |
| Мех износостойкость, циклов | 20000 |
| Частота, Гц | - |
| Рабочая температура окружающей среды, °C | -40...70 |
| Вес одного полюса, кг | 0,118 |
| Количество силовых полюсов | 2 |
| Степень защиты - IP | IP20 |
| Тип монтажа | на DIN-рейку |
| Макс сечение входящего кабеля, мм² | 25 |
| Сечение многожильного гибкого провода, мм² | 1...25 |
| Тип подключения | Винтовое соединение |
| Частота, Гц | - |
| Номин напряжение постоян тока - DC, В | 440 |
| Номин напряжение изоляции Ui, В | 500 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
| Ширина по количеству модульных расстояний | 2 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| С задержкой | Нет |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Тип расцепителя | Термомагнитный |
| Сечение одножильного жёсткого провода, мм² | 1...25 |
| Общ количество полюсов | 2 |
| Потери энергии, Вт | 6.0 |
| Класс защиты от поражения электрическим током | 0 |
Документация
Сертификаты
Паспорта и РЭ

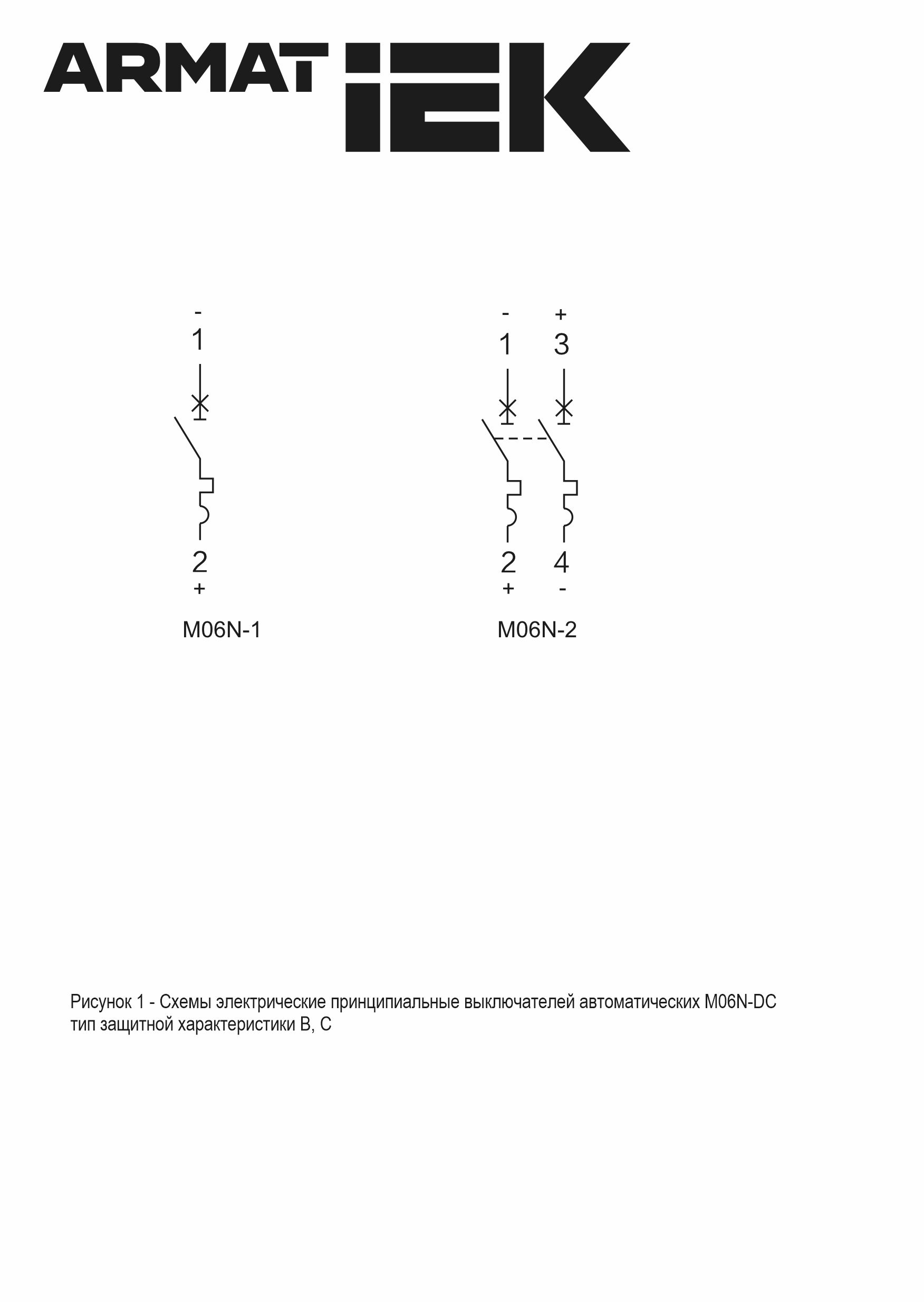

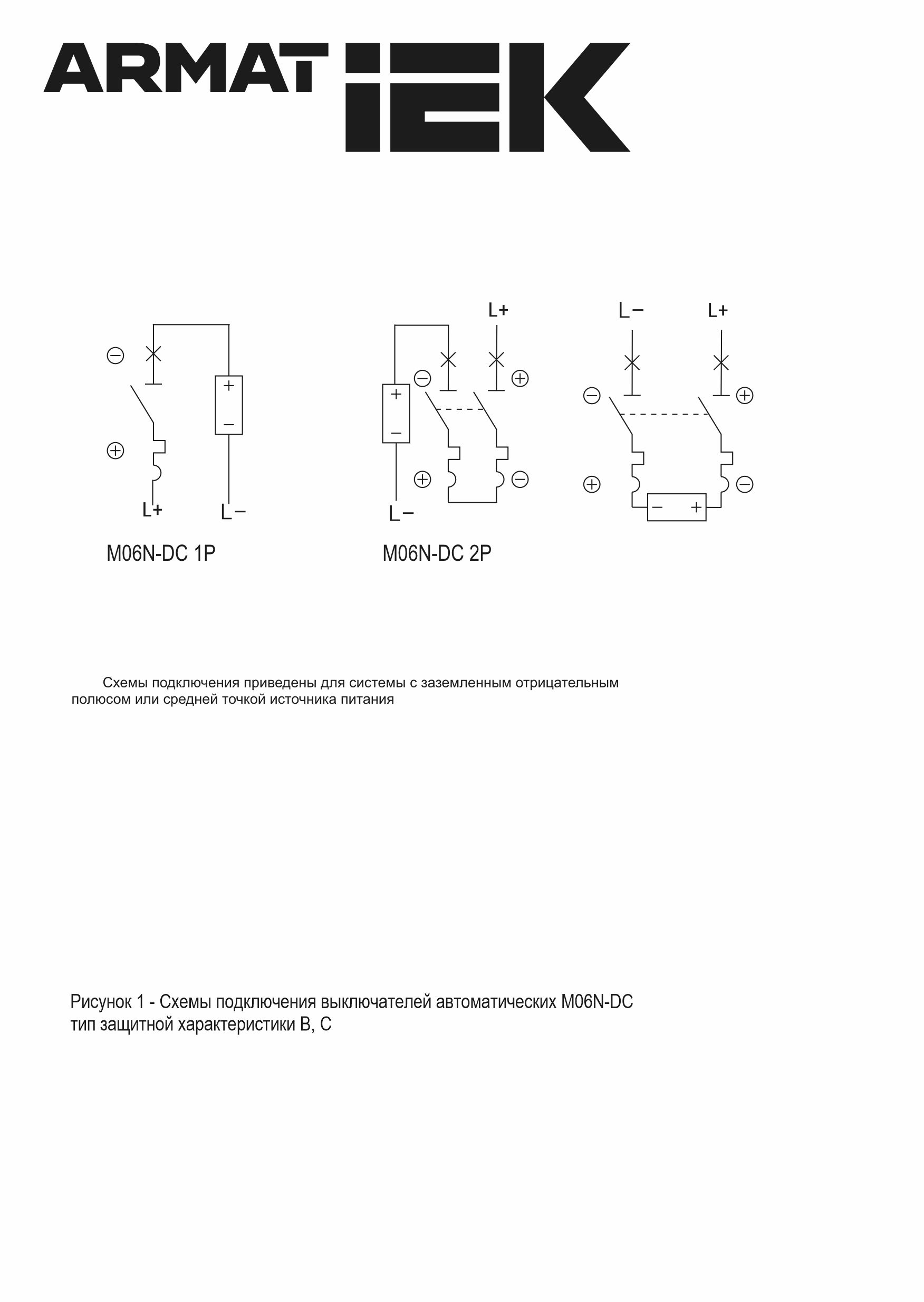

Схемы подключения
Дополнительные изображения

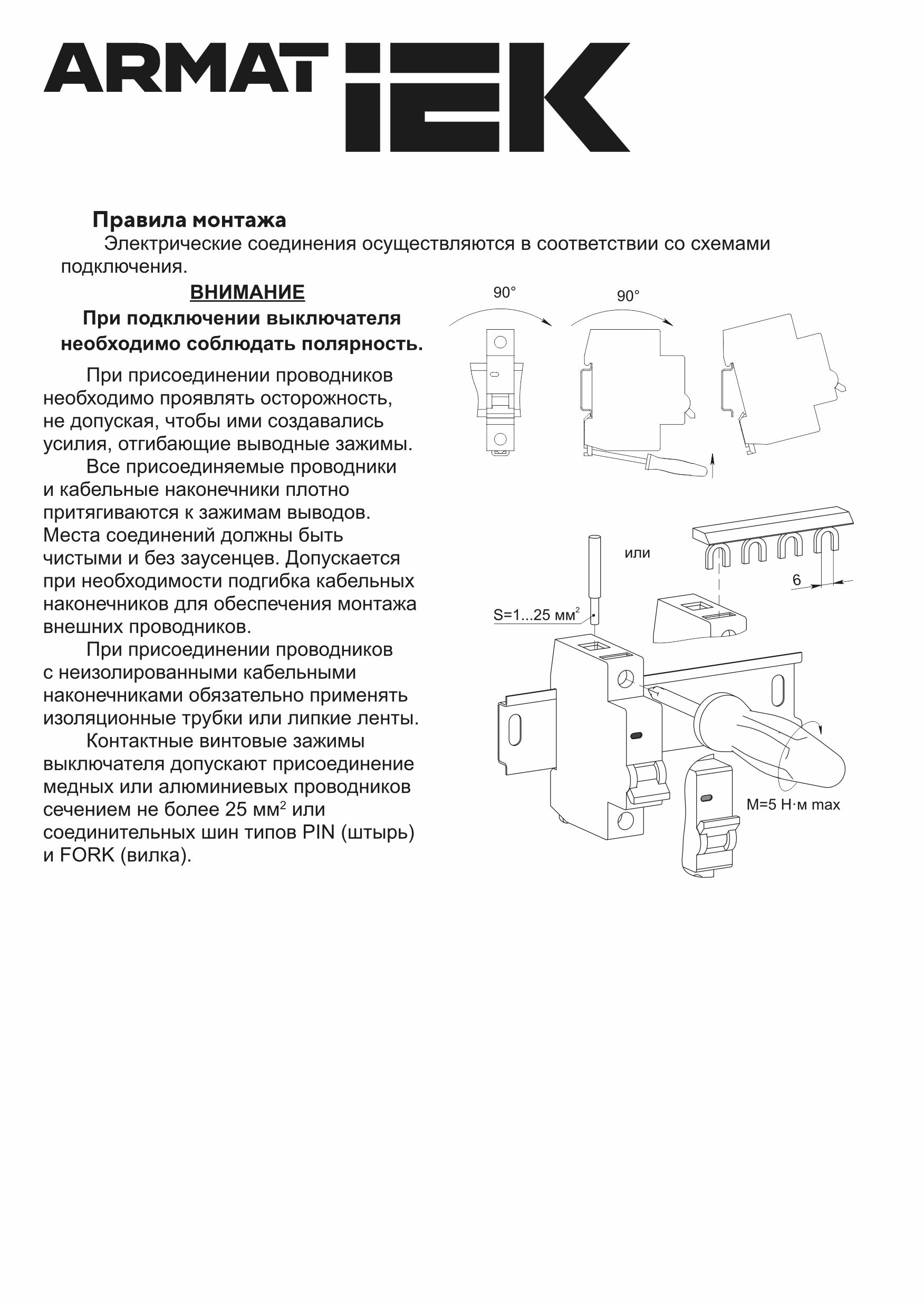

Монтаж
