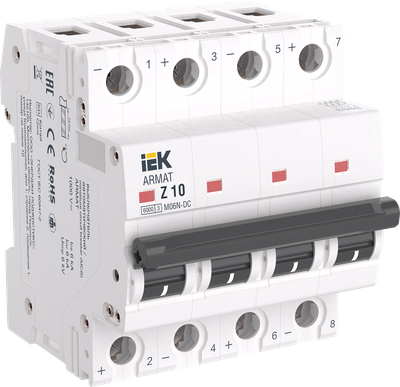

ARMAT Автоматический выключатель M06N-DC 4P Z 10А IEK
Артикул:
Основные характеристики
| Номин ток, А | 10.0 |
| Количество полюсов | 4 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | Прочее |
| Номин отключающая способность, кА | 6.0 |
Описание
Автоматические выключатели ARMAT серии M06N-DC предназначены для коммутации электрических цепей постоянного тока с номинально рабочим напряжением до 1000 В. Защищают от токов короткого замыкания и перегрузки, а также выполняют функции управления и секционирования. Есть возможность подключения шинами PIN, FORK. В номенклатере насчитывается 160 типоисполнений на 16 номинальных токов от 0,5 до 63 А.
Преимущества
- Дополнительные ребра жесткости увеличивают механическую прочность корпуса, что повышает максимальный момент затяжки винтовых зажимов до 5 Нм.
- Напайка контакт-детали на основе серебра обеспечивает высокую дугостойкость, проводимость и теплоемкость и механический ресурс 20 000 циклов.
- Улучшенная дугогасительная камера обеспечивает высокий уровень отключающей способности.
- Защитная шторка вывода исключает неправильное подключение и ошибку при монтаже.
- Современный механизм коммутации обеспечивает высокую скорость срабатывания.
- M06N-DC регулярно проходят проверки и тестирование в испытательных лабораториях компании на соответствие стандартам ГОСТ.
Особенности конструкции
Технические характеристики
| Номин ток, А | 10.0 |
| Количество полюсов | 4 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | Прочее |
| Номин отключающая способность, кА | 6.0 |
| Тип напряжения | Постоянный (DC) |
| Номин раб напряжение, В | 1000 |
| Номин напряжение постоян тока - DC, В | 1000 |
| Тип расцепителя | Тепловой, электромагнитный |
| Наличие взрывозащиты | IEK_V0000020 |
| Отключение нейтрали | Нет |
| Степень защиты - IP | IP20 |
| Номин напряжение изоляции Ui, В | 1000 |
| Сечение одножильного жёсткого провода, мм² | 25 |
| Режим работы | Продолжительный-S1 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 6.0 |
| Наличие теплового расцепителя | Да |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Общ количество полюсов | 4 |
| Тип монтажа | EV004369 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 6.0 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 6 |
| Тип подключения | Винтовое соединение |
| Климатическое исполнение | УХЛ3 |
| Класс токоограничения | 3 |
| Частота, Гц | − |
| Возможна дополнит комплектация | Да |
| Класс защиты от поражения электрическим током | 0 |
| Ширина по количеству модульных расстояний | 72 |
| Сфера применения | IEK_V0000013 |
| Вес одного полюса, кг | 0,00012 |
| Рабочая температура окружающей среды, °C | -5...40 |
| Сечение многожильного гибкого провода, мм² | 25 |
| Тип монтажной рейки | ТН-35 |
| Наличие электромагнитного расцепителя | Да |
| Электр износостойкость, циклов | 6000 |
| Наличие дифференциального расцепителя | Нет |
| Количество защищенных полюсов | 4 |
| Отключающая способность по EN 60898, кА | 6 |
| Мех износостойкость, циклов | 20000 |
| С задержкой | Нет |
| Ремонтопригодность | Нет |
| Макс сечение входящего кабеля, мм² | 25 |
| Тип напряжения управления | EV000461 |
| Отключающая способность по IEC 60947-2, кА | 6 |
| Степень загрязнения | 2 |
| Номинальный ток, А | 10 |
| Частота, Гц | − |
| Номинальное рабочее напряжение, В | 1000 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Монтаж
Модели для проектировщиков
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 3 | 30 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084264616 | 4610084264623 | 4610084264630 |
| Вес брутто, кг | 0.346 | 1.43 | 16.5 |
| Вес нетто, кг | 0.34 | 1.02 | 10.2 |
| Объем, м^3 | 0.000447 | 0.001718 | 0.021996 |
| Длина, см | 8.3 | 22.2 | 47 |
| Высота, см | 7.6 | 8.6 | 19.5 |
| Ширина, см | 7.1 | 9 | 24 |
| Способ нанесения информации | На изделие | На стикер | На коробку |
