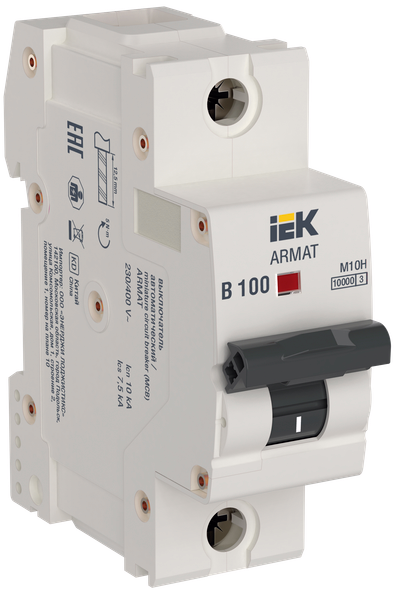

ARMAT Автоматический выключатель M10H 1P B 100A IEK

Описание

Автоматические выключатели ARMAT серии M10H предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и Z, L, K на номинальные токи 80 и 100 А с числом полюсов от 1Р до 4Р. Номинальная наибольшая отключающая способность автоматических выключателей ARMAT серии M10H составляет 10 кА. Автоматические выключатели ARMAT серии M10H соответствуют ГОСТ IEC 60947-2 и ГОСТ IEC 60898-1. Конструкцией автоматических выключателей ARMAT серии M10H обеспечивается двойной разрыв контактной системы и двойная дугогасительная камера с совокупным числом де-ионных пластин 24, это двукратно увеличивает падение напряжения на электрической дуге в момент коммутации, за счет чего достигается быстрое и эффективное дугогашение.

Преимущества

  • 1. Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов
  • 2. Увеличенная присоединительная способность выводов - до 50 мм2
  • 3. Напайки контакт-деталей на подвижном и неподвижном контактах - увеличивают дугостойкие свойства контактной системы в момент отключения сверхтоков
  • 4. Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты
  • 5. Две дугогасительные камеры с 24 пластинами в совокупности - увеличивают падение напряжения на электрической дуге в момент отключения токов короткого замыкания и ускоряют дугогашение
  • 6. Номинальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает номинальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства
  • 7. Дугогасительный кокон - для эффективного отключения токов короткого замыкания коммутирующие контакты помещены в ферромагнитный дугогасительный кокон с накладками из изоляционного материала
  • 8. Увеличенная прочность корпуса - 8 заклепок из алюминия соединяют части корпуса, для прочности и надежности конструкции, даже в момент отключения максимальных токов короткого замыкания
  • 9. Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно
  • 10. Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено
  • 11. Дополнительный изоляционный кожух - дугогасительная камера отделена защитным кожухом, с целью увеличения изоляционных свойств, в нем организован канал, необходимый для отвода газов в момент отключения токов короткого замыкания
ARMAT Автоматический выключатель M10H 1P B 100A IEK

Особенности конструкции

Технические характеристики

Номин ток, А100.0
Количество полюсов1
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаB
Номин отключающая способность, кА10.0
Тип напряжения Переменный (AC)
Номин раб напряжение, В230/400
Тип расцепителяТепловой, электромагнитный
Степень загрязнения2
Количество защищенных полюсов1
Возможна дополнит комплектацияДа
Электр износостойкость, циклов5000
Мех износостойкость, циклов20000
Макс сечение входящего кабеля, мм²50
Режим работыПродолжительный-S1
Ширина по количеству модульных расстояний1
Степень защиты - IPIP20
Отключающая способность по EN 60898, кА10
Отключающая способность по IEC 60947-2, кА10
Номинальное импульсное выдерживаемое напряжение, кВ6
Сфера примененияПромышленное и бытовое
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА10.0
Возможность присоединения шинPIN (штырь)
Тип монтажана DIN-рейку
Частота, Гц50
Тип подключенияВинтовое соединение
Сечение одножильного жёсткого провода, мм²1...50
Сечение многожильного гибкого провода, мм²1...35
Общ количество полюсов1
Наличие электромагнитного расцепителяДа
Вес одного полюса, кг0,2
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА10.0
Наличие электронного расцепителяНет
РемонтопригодностьНет
Номин напряжение изоляции Ui, В690
Наличие теплового расцепителяДа
Наличие дифференциального расцепителяНет
Класс защиты от поражения электрическим током0
Частота, Гц50
Номинальный ток, А100
Номинальное рабочее напряжение, В230/400

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество11296
Единицы измеренияштштшт
Тип упаковкиБЕЗ УПАКОВКИГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиНЕ УКАЗАНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод461008438075046100843807674610084853384
Вес брутто, кг0.2142.5720.563
Вес нетто, кг0.11.29.6
Объем, м^30.0002780.0033360.026688
Длина, см8.43339.5
Высота, см4.98.219
Ширина, см4.19.235.5
Способ нанесения информацииНа изделиеНа коробкуНа стикер
