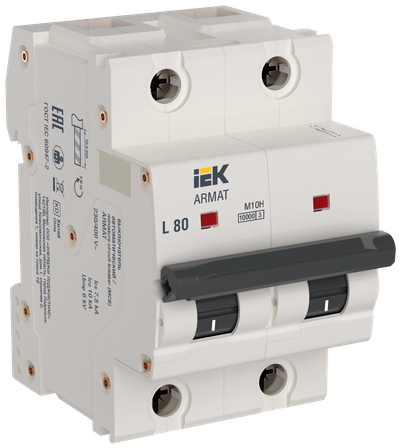

ARMAT Автоматический выключатель M10H 2P L 80А IEK
Новинка
Артикул:
Основные характеристики
| Номин ток, А | 80.0 |
| Количество полюсов | 2 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | Прочее |
| Номин отключающая способность, кА | 10.0 |
Описание
Автоматические выключатели ARMAT серии M10H предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и Z, L, K на номинальные токи 80 и 100 А с числом полюсов от 1Р до 4Р. Номинальная наибольшая отключающая способность автоматических выключателей ARMAT серии M10H составляет 10 кА. Автоматические выключатели ARMAT серии M10H соответствуют ГОСТ IEC 60947-2 и ГОСТ IEC 60898-1. Конструкцией автоматических выключателей ARMAT серии M10H обеспечивается двойной разрыв контактной системы и двойная дугогасительная камера с совокупным числом де-ионных пластин 24, это двукратно увеличивает падение напряжения на электрической дуге в момент коммутации, за счет чего достигается быстрое и эффективное дугогашение.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- 1. Механизм свободного расцепления с мгновенной коммутацией - уменьшает негативное влияние электрической дуги при включении за счет стабильности скорости замыкания контактов
- 2. Увеличенная присоединительная способность выводов - до 50 мм2
- 3. Напайки контакт-деталей на подвижном и неподвижном контактах - увеличивают дугостойкие свойства контактной системы в момент отключения сверхтоков
- 4. Дугоотводящая омедненная ферромагнитная скоба - формирует траекторию движения дуги в де-ионную решетку, что ускоряет дугогашение и снижает термическое воздействие дуги на коммутирующие контакты
- 5. Две дугогасительные камеры с 24 пластинами в совокупности - увеличивают падение напряжения на электрической дуге в момент отключения токов короткого замыкания и ускоряют дугогашение
- 6. Номинальный момент затяжки клемм 5 Нм - конструкция выключателя обеспечивает номинальный момент затяжки винтовых клемм 5 Нм. Это снижает переходное сопротивление в выводе и увеличивает энергоэффективность устройства
- 7. Дугогасительный кокон - для эффективного отключения токов короткого замыкания коммутирующие контакты помещены в ферромагнитный дугогасительный кокон с накладками из изоляционного материала
- 8. Увеличенная прочность корпуса - 8 заклепок из алюминия соединяют части корпуса, для прочности и надежности конструкции, даже в момент отключения максимальных токов короткого замыкания
- 9. Подключение до 4 дополнительных устройств серии AUX - конструкция устройства позволяет присоединять до 4 дополнительных устройств серии AUX одновременно
- 10. Индикатор положения контактной группы - облегчает визуальную диагностику положения контактной группы включено/выключено
- 11. Дополнительный изоляционный кожух - дугогасительная камера отделена защитным кожухом, с целью увеличения изоляционных свойств, в нем организован канал, необходимый для отвода газов в момент отключения токов короткого замыкания
Особенности конструкции
Технические характеристики
| Номин ток, А | 80.0 |
| Количество полюсов | 2 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | Прочее |
| Номин отключающая способность, кА | 10.0 |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 230/400 |
| Тип расцепителя | Тепловой, электромагнитный |
| Наличие теплового расцепителя | Да |
| Частота, Гц | 50 |
| Номин напряжение изоляции Ui, В | 690 |
| Возможность присоединения шин | PIN (штырь) |
| Количество защищенных полюсов | 2 |
| Наличие электронного расцепителя | Нет |
| Макс сечение входящего кабеля, мм² | 50 |
| Тип монтажа | EV004369 |
| Номинальное импульсное выдерживаемое напряжение, кВ | 6 |
| Сечение многожильного гибкого провода, мм² | 1...35 |
| Мех износостойкость, циклов | 20000 |
| Вес одного полюса, кг | 0,2 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
| Класс защиты от поражения электрическим током | 0 |
| Режим работы | Продолжительный-S1 |
| Общ количество полюсов | 2 |
| Возможна дополнит комплектация | Да |
| Наличие электромагнитного расцепителя | Да |
| Тип подключения | Винтовое соединение |
| Электр износостойкость, циклов | 5000 |
| Ремонтопригодность | Нет |
| Ширина по количеству модульных расстояний | 2 |
| Степень защиты - IP | IP20 |
| Наличие дифференциального расцепителя | Нет |
| Сечение одножильного жёсткого провода, мм² | 1...50 |
| Рабочая температура окружающей среды, °C | -40...70 |
| Сфера применения | IEK_V0000013 |
| Отключающая способность по EN 60898, кА | 10 |
| Степень загрязнения | 2 |
| Отключающая способность по IEC 60947-2, кА | 10 |
| Номинальное рабочее напряжение, В | 230/400 |
| Частота, Гц | 50 |
| Номинальный ток, А | 80 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Модели для проектировщиков
Комплектация
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 6 | 48 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084848441 | 4610084848458 | 4610084848465 |
| Вес брутто, кг | 0.408 | 2.4 | 20.5 |
| Вес нетто, кг | 0.4 | 2.4 | 19.2 |
| Объем, м^3 | 0.000359 | 0.002489 | 0.02521 |
| Длина, см | 8.6 | 33 | 39.5 |
| Высота, см | 7.6 | 8.2 | 18.5 |
| Ширина, см | 5.5 | 9.2 | 34.5 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
