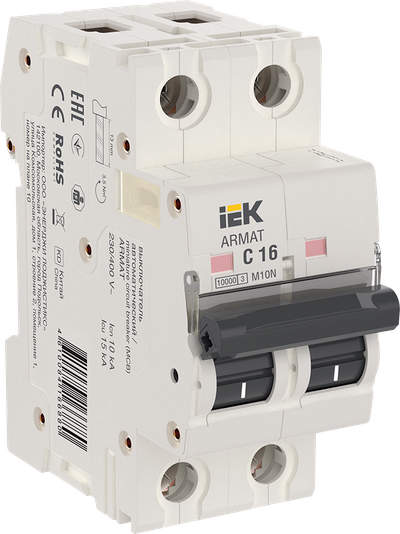

ARMAT Автоматический выключатель M10N 2P C 16А IEK

- Видео
Основные характеристики
Номин ток, А | 16.0 |
Количество полюсов | 2 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Переменный (AC) |
Описание
Автоматические выключатели ARMAT серии M10N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M10N составляет 10 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 10 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).

Особенности конструкции
Технические характеристики
Номин ток, А | 16.0 |
Количество полюсов | 2 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Переменный (AC) |
Номин раб напряжение, В | 400 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 7.0 |
Рабочая температура окружающей среды, °C | -40...70 |
Отключающая способность по IEC 60947-2, кА | 15 |
Общ количество полюсов | 2 |
Наличие дифференциального расцепителя | Нет |
Ремонтопригодность | Нет |
Класс токоограничения | 3 |
Класс защиты от поражения электрическим током | 0 |
Тип монтажа | EV004369 |
Ширина по количеству модульных расстояний | 2 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
Тип подключения | Винтовое соединение |
Наличие электронного расцепителя | Нет |
Тип монтажной рейки | IEK_V0000022 |
Макс сечение входящего кабеля, мм² | 25 |
Возможна дополнит комплектация | Да |
Мех износостойкость, циклов | 20000 |
Наличие теплового расцепителя | Да |
Номин напряжение изоляции Ui, В | 500 |
Количество защищенных полюсов | 2 |
Количество силовых полюсов | EV000600 |
Отключающая способность по EN 60898, кА | 10 |
Сфера применения | IEK_V0000012 |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Электр износостойкость, циклов | 10000 |
Вес одного полюса, кг | 0,116 |
Частота, Гц | 50 |
Возможность присоединения шин | PIN (штырь), FORK (вилка) |
Наличие взрывозащиты | IEK_V0000020 |
Степень защиты - IP | IP20 |
Отключение нейтрали | Нет |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
Режим работы | Продолжительный-S1 |
Наличие электромагнитного расцепителя | Да |
Номинальный ток, А | 16 |
Частота, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.09 MB)
Дополнительное фото продукта (JPG, 978.62 KB)
Дополнительное фото продукта (JPG, 962.12 KB)
Дополнительное фото продукта (JPG, 1.15 MB)
Дополнительное фото продукта (JPG, 857.19 KB)
Дополнительное фото продукта (JPG, 945.85 KB)
Дополнительное фото продукта (JPG, 1.05 MB)
Дополнительное фото продукта (JPG, 1.53 MB)
Дополнительное фото продукта (JPG, 596.33 KB)
Габаритный Чертеж (JPG, 2.09 MB)
Листовка (PDF, 8.00 MB)
Монтаж изделия (JPG, 2.24 MB)
Схема Подключения (JPG, 2.03 MB)
Монтаж
Модели для проектировщиков
Комплектация
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 6 | 60 |
Единицы измерения | шт | шт | шт |
Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4610084165920 | 4610084165937 | 4610084165944 |
Вес брутто, кг | 0.246 | 1.476 | 14.76 |
Вес нетто, кг | 0.236 | 1.416 | 14.16 |
Объем, м^3 | 0.000373 | 0.001604 | 0.02238 |
Длина, см | 8.3 | 22.5 | 47.1 |
Высота, см | 7.6 | 8.1 | 19.4 |
Ширина, см | 3.5 | 8.8 | 24.5 |
Способ нанесения информации | На изделие | На коробку | На стикер |
