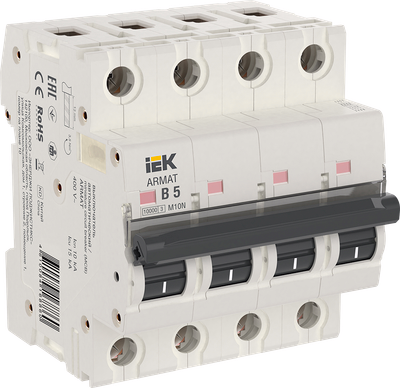

ARMAT Автоматический выключатель M10N 4P B 5А IEK
Артикул:
Основные характеристики
| Номин ток, А | 5.0 |
| Количество полюсов | 4 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | B |
| Тип напряжения | Переменный (AC) |
Описание
Автоматические выключатели ARMAT серии M10N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M10N составляет 10 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 10 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Особенности конструкции
Технические характеристики
| Номин ток, А | 5.0 |
| Количество полюсов | 4 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | B |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 400 |
| Тип расцепителя | Тепловой, электромагнитный |
| Потери энергии, Вт | 12.0 |
| Вес одного полюса, кг | 0,116 |
| Номин напряжение изоляции Ui, В | 500 |
| Общ количество полюсов | 4 |
| Степень защиты - IP | IP20 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
| Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
| Тип монтажа | EV004369 |
| Количество защищенных полюсов | 4 |
| Количество силовых полюсов | EV000070 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
| Наличие взрывозащиты | IEK_V0000020 |
| Тип подключения | Винтовое соединение |
| Наличие теплового расцепителя | Да |
| Тип монтажной рейки | IEK_V0000022 |
| Класс токоограничения | 3 |
| Отключающая способность по EN 60898, кА | 10 |
| Ширина по количеству модульных расстояний | 4 |
| Наличие электромагнитного расцепителя | Да |
| Класс защиты от поражения электрическим током | 0 |
| Электр износостойкость, циклов | 10000 |
| Режим работы | Продолжительный-S1 |
| Мех износостойкость, циклов | 20000 |
| Рабочая температура окружающей среды, °C | -40...70 |
| Наличие электронного расцепителя | Нет |
| Сфера применения | IEK_V0000012 |
| Отключающая способность по IEC 60947-2, кА | 15 |
| Макс сечение входящего кабеля, мм² | 25 |
| Частота, Гц | 50 |
| Отключение нейтрали | Нет |
| Ремонтопригодность | Нет |
| Наличие дифференциального расцепителя | Нет |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Возможна дополнит комплектация | Да |
| Номинальный ток, А | 5 |
| Частота, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Монтаж
Модели для проектировщиков
Комплектация
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 3 | 30 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084168860 | 4610084168877 | 4610084168884 |
| Вес брутто, кг | 0.472 | 1.463 | 16.626 |
| Вес нетто, кг | 0.472 | 1.416 | 14.16 |
| Объем, м^3 | 0.000448 | 0.0016038 | 0.019872 |
| Длина, см | 8.3 | 22.5 | 46 |
| Высота, см | 7.6 | 8.1 | 18 |
| Ширина, см | 7.1 | 8.8 | 24 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
