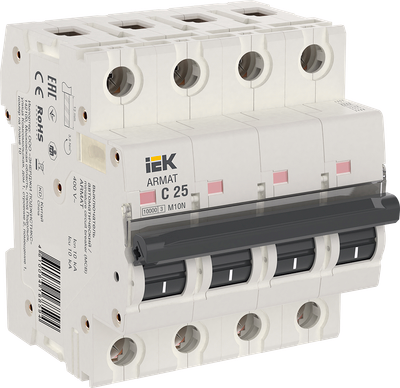

ARMAT Автоматический выключатель M10N 4P C 25А IEK
- Видео
Основные характеристики
| Номин ток, А | 25.0 |
| Количество полюсов | 4 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | C |
| Тип напряжения | Переменный (AC) |
Описание
Автоматические выключатели ARMAT серии M10N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M10N составляет 10 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 10 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Особенности конструкции
Технические характеристики
| Номин ток, А | 25.0 |
| Количество полюсов | 4 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | C |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 400 |
| Тип расцепителя | Тепловой, электромагнитный |
| Потери энергии, Вт | 18.0 |
| Наличие дифференциального расцепителя | Нет |
| Наличие электронного расцепителя | Нет |
| Электр износостойкость, циклов | 10000 |
| Режим работы | Продолжительный-S1 |
| Мех износостойкость, циклов | 20000 |
| Номин напряжение изоляции Ui, В | 500 |
| Отключающая способность по IEC 60947-2, кА | 10 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
| Тип монтажа | EV004369 |
| Частота, Гц | 50 |
| Количество защищенных полюсов | 4 |
| Степень защиты - IP | IP20 |
| Тип монтажной рейки | IEK_V0000022 |
| Количество силовых полюсов | EV000070 |
| Сфера применения | IEK_V0000012 |
| Наличие взрывозащиты | IEK_V0000020 |
| Ремонтопригодность | Нет |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
| Отключающая способность по EN 60898, кА | 10 |
| Вес одного полюса, кг | 0,116 |
| Макс сечение входящего кабеля, мм² | 25 |
| Наличие электромагнитного расцепителя | Да |
| Возможна дополнит комплектация | Да |
| Рабочая температура окружающей среды, °C | -40...70 |
| Наличие теплового расцепителя | Да |
| Отключение нейтрали | Нет |
| Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
| Ширина по количеству модульных расстояний | 4 |
| Общ количество полюсов | 4 |
| Тип подключения | Винтовое соединение |
| Класс токоограничения | 3 |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Класс защиты от поражения электрическим током | 0 |
| Номинальный ток, А | 25 |
| Частота, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.23 MB)
Дополнительное фото продукта (JPG, 992.50 KB)
Дополнительное фото продукта (JPG, 1.06 MB)
Дополнительное фото продукта (JPG, 1.04 MB)
Дополнительное фото продукта (JPG, 749.62 KB)
Дополнительное фото продукта (JPG, 1.11 MB)
Дополнительное фото продукта (JPG, 953.38 KB)
Дополнительное фото продукта (JPG, 1.32 MB)
Дополнительное фото продукта (JPG, 942.29 KB)
Габаритный Чертеж (JPG, 2.09 MB)
Листовка (PDF, 8.00 MB)
Монтаж изделия (JPG, 2.24 MB)
Схема Подключения (JPG, 2.03 MB)
Монтаж
Модели для проектировщиков
Комплектация
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 3 | 30 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084168594 | 4610084168600 | 4610084168617 |
| Вес брутто, кг | 0.507 | 1.463 | 15.21 |
| Вес нетто, кг | 0.472 | 1.416 | 14.16 |
| Объем, м^3 | 0.000798 | 0.001604 | 0.02394 |
| Длина, см | 8.3 | 22.5 | 48.5 |
| Высота, см | 7.6 | 8.1 | 19.9 |
| Ширина, см | 7.1 | 8.8 | 24.8 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
