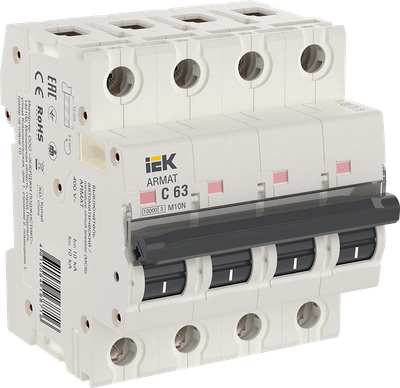

ARMAT Автоматический выключатель M10N 4P C 63А IEK
- Видео
Основные характеристики
| Номин ток, А | 63.0 |
| Количество полюсов | 4 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | C |
| Тип напряжения | Переменный (AC) |
Описание
Автоматические выключатели ARMAT серии M10N предназначены для защиты цепей от перегрузки и короткого замыкания. Модельный ряд включает в себя устройства с характеристиками срабатывания B, C, D и номинальными токами от 0,5 до 63 А. Номинальная отключающая способность автоматических выключателей ARMAT серии M10N составляет 10 кА. Предельная отключающая способность варьируется в зависимости от номинала от 10 до 50 кА.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Высокий коммутационный ресурс 10 000 электрических циклов.
- Возможность подключения шин типа FORK с любой стороны автоматического выключателя.
- Защелка на DIN-рейку с 2-мя фиксированными положениями.
- Максимальный момент затяжки клемм до 5 Нм.
- Площадка для маркировки с прозрачной крышкой.
- Полное соответствие директиве ROHS.
- Высокая скорость срабатывания - класс токоограничения 3.
- Номинальная отключающая способность 10 кА.
- Предельная коммутационная способность от 10 до 50 кА (в зависимости от номинала).
Особенности конструкции
Технические характеристики
| Номин ток, А | 63.0 |
| Количество полюсов | 4 |
| Номин импульсное выдерживаемое напряжение, кВ | 6 |
| Характеристика срабатывания - кривая тока | C |
| Тип напряжения | Переменный (AC) |
| Номин раб напряжение, В | 400 |
| Тип расцепителя | Тепловой, электромагнитный |
| Потери энергии, Вт | 52.0 |
| Наличие электронного расцепителя | Нет |
| Вес одного полюса, кг | 0,116 |
| Количество защищенных полюсов | 4 |
| Наличие дифференциального расцепителя | Нет |
| Рабочая температура окружающей среды, °C | -40...70 |
| Номин напряжение изоляции Ui, В | 500 |
| Класс токоограничения | 3 |
| Ширина по количеству модульных расстояний | 4 |
| Наличие теплового расцепителя | Да |
| Отключение нейтрали | Нет |
| Тип монтажной рейки | IEK_V0000022 |
| Отключающая способность по EN 60898, кА | 10 |
| Класс защиты от поражения электрическим током | 0 |
| Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
| Наличие электромагнитного расцепителя | Да |
| Степень защиты - IP | IP20 |
| Электр износостойкость, циклов | 10000 |
| Возможность присоединения шин | PIN (штырь), FORK (вилка) |
| Тип подключения | Винтовое соединение |
| Ремонтопригодность | Нет |
| Частота, Гц | 50 |
| Количество силовых полюсов | EV000070 |
| Режим работы | Продолжительный-S1 |
| Тип монтажа | EV004369 |
| Наличие взрывозащиты | IEK_V0000020 |
| Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
| Мех износостойкость, циклов | 20000 |
| Общ количество полюсов | 4 |
| Макс сечение входящего кабеля, мм² | 25 |
| Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
| Сфера применения | IEK_V0000012 |
| Возможна дополнит комплектация | Да |
| Отключающая способность по IEC 60947-2, кА | 10 |
| Частота, Гц | 50 |
| Номинальный ток, А | 63 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Дополнительные изображения
Дополнительное фото продукта (JPG, 1.30 MB)
Дополнительное фото продукта (JPG, 971.33 KB)
Дополнительное фото продукта (JPG, 1.12 MB)
Дополнительное фото продукта (JPG, 1.14 MB)
Дополнительное фото продукта (JPG, 780.73 KB)
Дополнительное фото продукта (JPG, 1.40 MB)
Дополнительное фото продукта (JPG, 1.17 MB)
Дополнительное фото продукта (JPG, 1.53 MB)
Дополнительное фото продукта (JPG, 1.05 MB)
Листовка (PDF, 8.00 MB)
Монтаж изделия (JPG, 2.24 MB)
Схема Подключения (JPG, 2.03 MB)
Габаритный Чертеж (JPG, 2.09 MB)
Монтаж
Модели для проектировщиков
Комплектация
Логистические параметры
| Индивидуальная | Групповая | Транспортная | |
|---|---|---|---|
| Количество | 1 | 3 | 30 |
| Единицы измерения | шт | шт | шт |
| Тип упаковки | БЕЗ УПАКОВКИ | ГОФРОКОРОБ | ГОФРОКОРОБ |
| Материал упаковки | НЕ УКАЗАН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
| Штрихкод | 4610084168716 | 4610084168723 | 4610084168730 |
| Вес брутто, кг | 0.487 | 1.461 | 14.61 |
| Вес нетто, кг | 0.472 | 1.416 | 14.16 |
| Объем, м^3 | 0.000782 | 0.001604 | 0.02346 |
| Длина, см | 8.3 | 22.5 | 47.2 |
| Высота, см | 7.6 | 8.1 | 19.8 |
| Ширина, см | 7.1 | 8.8 | 25.1 |
| Способ нанесения информации | На изделие | На коробку | На стикер |
