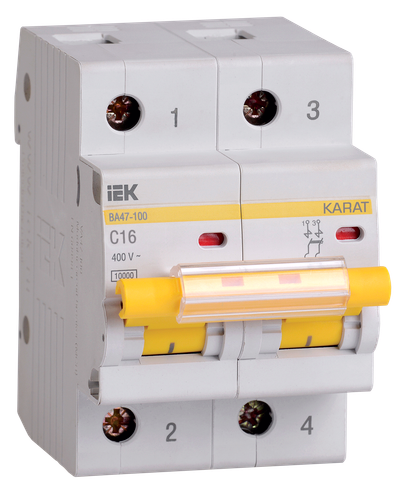

KARAT Автоматический выключатель ВА47-100 2P C 16А 10кА IEK

KARAT Автоматический выключатель ВА47-100 2P C 16А 10кА IEK
Артикул:

Основные характеристики

Номин ток, А16.0
Количество полюсов2
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаC
Тип напряжения Перемен./постоян. (AC/DC)
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Два типа защиты от перегрузки и короткого замыкания.
  • Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
  • – контакт состояния КС47;
  • – контакт состояния КСВ47;
  • – расцепитель минимального напряжения РММ47;
  • – расцепитель независимый РН47.
  • Независимый индикатор положения контактов.
  • Защёлка на DIN-рейку с двойным фиксированным положением.
  • Широкий диапазон рабочих температур от -40°С до +50°С.
  • Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
  • Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
KARAT Автоматический выключатель ВА47-100 2P C 16А 10кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А16.0
Количество полюсов2
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаC
Тип напряжения Перемен./постоян. (AC/DC)
Номин раб напряжение, В400
Номин напряжение постоян тока - DC, В≤ 60
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт7.0
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА10.0
Отключающая способность по EN 60898, кА10
Количество защищенных полюсов2
Степень защиты - IPIP20
Возможна дополнит комплектацияДа
Наличие взрывозащитыIEK_V0000020
Макс сечение входящего кабеля, мм²35
Сфера примененияIEK_V0000013
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА10.0
Класс токоограничения3
Количество силовых полюсовEV000600
Наличие электромагнитного расцепителяДа
Частота, Гц50
Ширина по количеству модульных расстояний3
Способ задания уставки расцепителяIEK_V0000017
Тип монтажаEV004369
Монтажная глубина - ниши, мм74,3
Тип подключенияВинтовое соединение
Наличие теплового расцепителяДа
Тип монтажной рейкиIEK_V0000022
Наличие дифференциального расцепителяНет
Общ количество полюсов2
Наличие электронного расцепителяНет
Способ задания уставки мгновенного расцепителяIEK_V0000018
Климатическое исполнениеУХЛ4
Время срабатывания расцепителя в зоне КЗ tm, с0,1
Частота, Гц50
Номинальный ток, А16

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1660
Единицы измеренияштштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиГОФРОКАРТОН ДВУХСЛОЙНЫЙГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод460605602501946060560250264606056025033
Вес брутто, кг0.3592.15521.55
Вес нетто, кг0.281.6816.8
Объем, м^30.000420.002520.0252
Длина, см8.534.536.7
Высота, см8.3936.7
Ширина, см5.5918.7
Способ нанесения информацииНа коробкуНа коробкуНа стикер
