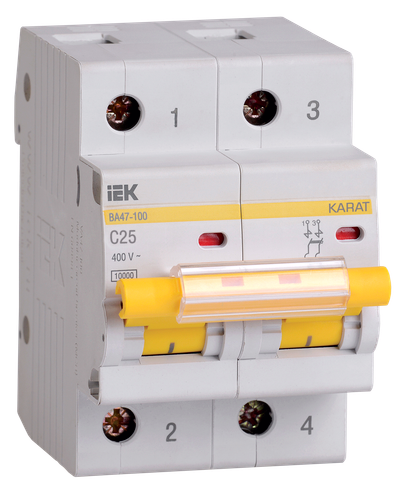

KARAT Автоматический выключатель ВА47-100 2P C 25А 10кА IEK

KARAT Автоматический выключатель ВА47-100 2P C 25А 10кА IEK
Артикул:

Основные характеристики

Номин ток, А25.0
Количество полюсов2
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаC
Тип напряжения Перемен./постоян. (AC/DC)
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Два типа защиты от перегрузки и короткого замыкания.
  • Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
  • – контакт состояния КС47;
  • – контакт состояния КСВ47;
  • – расцепитель минимального напряжения РММ47;
  • – расцепитель независимый РН47.
  • Независимый индикатор положения контактов.
  • Защёлка на DIN-рейку с двойным фиксированным положением.
  • Широкий диапазон рабочих температур от -40°С до +50°С.
  • Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
  • Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
KARAT Автоматический выключатель ВА47-100 2P C 25А 10кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А25.0
Количество полюсов2
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаC
Тип напряжения Перемен./постоян. (AC/DC)
Номин раб напряжение, В400
Номин напряжение постоян тока - DC, В≤ 60
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт9.0
Климатическое исполнениеУХЛ4
Степень защиты - IPIP20
Ширина по количеству модульных расстояний3
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА10.0
Класс токоограничения3
Способ задания уставки мгновенного расцепителяIEK_V0000018
Отключающая способность по EN 60898, кА10
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА10.0
Сфера примененияIEK_V0000013
Время срабатывания расцепителя в зоне КЗ tm, с0,1
Тип монтажной рейкиIEK_V0000022
Общ количество полюсов2
Частота, Гц50
Количество защищенных полюсов2
Наличие электронного расцепителяНет
Наличие взрывозащитыIEK_V0000020
Монтажная глубина - ниши, мм74,3
Способ задания уставки расцепителяIEK_V0000017
Наличие дифференциального расцепителяНет
Наличие электромагнитного расцепителяДа
Тип монтажаEV004369
Возможна дополнит комплектацияДа
Количество силовых полюсовEV000600
Тип подключенияВинтовое соединение
Макс сечение входящего кабеля, мм²35
Наличие теплового расцепителяДа
Частота, Гц50
Номинальный ток, А25

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяГрупповаяТранспортная
    Количество1660
    Единицы измеренияштштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиГОФРОКАРТОН ДВУХСЛОЙНЫЙГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод460605602504046060560250574606056025064
    Вес брутто, кг0.3612.16521.65
    Вес нетто, кг0.281.6816.8
    Объем, м^30.000420.002520.0252
    Длина, см8.534.536.7
    Высота, см8.3936.7
    Ширина, см5.5918.7
    Способ нанесения информацииНа коробкуНа коробкуНа стикер
