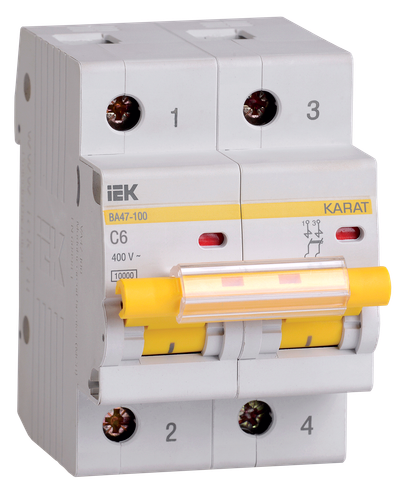

KARAT Автоматический выключатель ВА47-100 2P C 6А 10кА IEK

KARAT Автоматический выключатель ВА47-100 2P C 6А 10кА IEK
Артикул:

Основные характеристики

Номин ток, А6.0
Количество полюсов2
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаC
Номин отключающая способность, кА10.0
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Два типа защиты от перегрузки и короткого замыкания.
  • Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
  • – контакт состояния КС47;
  • – контакт состояния КСВ47;
  • – расцепитель минимального напряжения РММ47;
  • – расцепитель независимый РН47.
  • Независимый индикатор положения контактов.
  • Защёлка на DIN-рейку с двойным фиксированным положением.
  • Широкий диапазон рабочих температур от -40°С до +50°С.
  • Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
  • Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
KARAT Автоматический выключатель ВА47-100 2P C 6А 10кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А6.0
Количество полюсов2
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаC
Номин отключающая способность, кА10.0
Тип напряжения Перемен./постоян. (AC/DC)
Номин раб напряжение, В400
Номин напряжение постоян тока - DC, В60
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт6.0
Частота, Гц50
Тип монтажаEV004369
Тип монтажной рейкиIEK_V0000022
Возможность присоединения шинPIN (штырь)
Степень защиты - IPIP20
Наличие электронного расцепителяНет
Количество защищенных полюсов2
С задержкойНет
Ширина по количеству модульных расстояний3
Отключающая способность по EN 60898, кА10
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА10.0
Наличие электромагнитного расцепителяДа
Рабочая температура окружающей среды, °C-40...50
Наличие теплового расцепителяДа
Макс сечение входящего кабеля, мм²35
Наличие дифференциального расцепителяНет
Класс защиты от поражения электрическим током0
РемонтопригодностьНет
Время срабатывания расцепителя в зоне КЗ tm, с0,1
Общ количество полюсов2
Количество силовых полюсовEV000600
Режим работыПродолжительный-S1
Электр износостойкость, циклов6000
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА10.0
Вес одного полюса, кг0,162
Мех износостойкость, циклов20000
Наличие взрывозащитыIEK_V0000020
Тип подключенияВинтовое соединение
Климатическое исполнениеУХЛ4
Класс токоограничения3
Подходит для защитного выкл двигателяДа
Возможна дополнит комплектацияДа
Частота, Гц50
Номинальный ток, А6

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1660
Единицы измеренияштштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод460605680625046060568062674606056806274
Вес брутто, кг0.3271.9619.6
Вес нетто, кг0.3251.9519.5
Объем, м^30.0005640.0027950.03384
Длина, см8.534.547
Высота, см8.3920
Ширина, см5.5936
Способ нанесения информацииНа стикерНа стикерНа стикер
