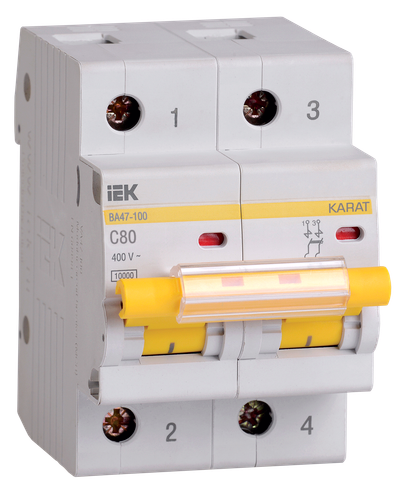

KARAT Автоматический выключатель ВА47-100 2P C 80А 10кА IEK

Основные характеристики
Номин ток, А | 80.0 |
Количество полюсов | 2 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Перемен./постоян. (AC/DC) |
Описание
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47.
- Независимый индикатор положения контактов.
- Защёлка на DIN-рейку с двойным фиксированным положением.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

Особенности конструкции
Технические характеристики
Номин ток, А | 80.0 |
Количество полюсов | 2 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Номин напряжение постоян тока - DC, В | ≤ 60 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 30.0 |
Климатическое исполнение | УХЛ4 |
Наличие теплового расцепителя | Да |
Способ задания уставки мгновенного расцепителя | IEK_V0000018 |
Класс токоограничения | 3 |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
Наличие электронного расцепителя | Нет |
Количество защищенных полюсов | 2 |
Наличие дифференциального расцепителя | Нет |
Наличие взрывозащиты | IEK_V0000020 |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Наличие электромагнитного расцепителя | Да |
Способ задания уставки расцепителя | IEK_V0000017 |
Тип подключения | Винтовое соединение |
Ширина по количеству модульных расстояний | 3 |
Общ количество полюсов | 2 |
Тип монтажной рейки | IEK_V0000022 |
Частота, Гц | 50 |
Количество силовых полюсов | EV000600 |
Степень защиты - IP | IP20 |
Макс сечение входящего кабеля, мм² | 35 |
Тип монтажа | EV004369 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
Сфера применения | IEK_V0000013 |
Возможна дополнит комплектация | Да |
Монтажная глубина - ниши, мм | 74,3 |
Отключающая способность по EN 60898, кА | 10 |
Частота, Гц | 50 |
Номинальный ток, А | 80 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Дополнительное фото продукта (JPG, 697.56 KB)
Дополнительное фото продукта (JPG, 654.23 KB)
Дополнительное фото продукта (JPG, 876.93 KB)
Дополнительное фото продукта (JPG, 619.59 KB)
Дополнительное фото продукта (JPG, 656.03 KB)
Дополнительное фото продукта (JPG, 1.09 MB)
Дополнительное фото продукта (JPG, 927.70 KB)
Дополнительное фото продукта (JPG, 1.67 MB)
Дополнительное фото продукта (JPG, 592.11 KB)
Дополнительное фото продукта (JPG, 1.66 MB)
Инструкция по использованию таблиц селективности (PDF, 390.22 KB)
Габаритный Чертеж (JPG, 175.64 KB)
Листовка (PDF, 2.92 MB)
Таблицы селективности 01 (XLSX, 322.87 KB)
Таблицы селективности 02 с 01 (XLSX, 197.92 KB)
Схема Подключения (JPG, 130.60 KB)
Модели для проектировщиков
Комплектация
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 6 | 60 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056025224 | 4606056025231 | 4606056025248 |
Вес брутто, кг | 0.338 | 2.028 | 20.28 |
Вес нетто, кг | 0.28 | 1.68 | 16.8 |
Объем, м^3 | 0.000566 | 0.002795 | 0.033977 |
Длина, см | 8.5 | 34.5 | 48 |
Высота, см | 8.3 | 9 | 19.5 |
Ширина, см | 5.5 | 9 | 36.3 |
Способ нанесения информации | На коробку | На коробку | На стикер |
