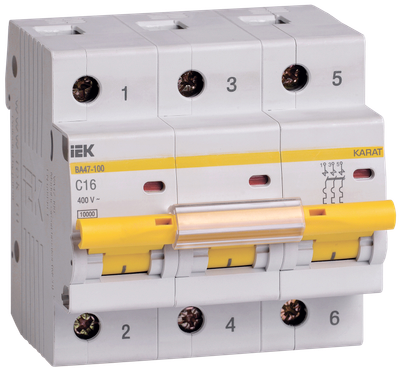

KARAT Автоматический выключатель ВА47-100 3P C 16А 10кА IEK

KARAT Автоматический выключатель ВА47-100 3P C 16А 10кА IEK
Артикул:

Основные характеристики

Номин ток, А16.0
Количество полюсов3
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаC
Тип напряжения Перемен./постоян. (AC/DC)
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Два типа защиты от перегрузки и короткого замыкания.
  • Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
  • – контакт состояния КС47;
  • – контакт состояния КСВ47;
  • – расцепитель минимального напряжения РММ47;
  • – расцепитель независимый РН47.
  • Независимый индикатор положения контактов.
  • Защёлка на DIN-рейку с двойным фиксированным положением.
  • Широкий диапазон рабочих температур от -40°С до +50°С.
  • Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
  • Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
KARAT Автоматический выключатель ВА47-100 3P C 16А 10кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А16.0
Количество полюсов3
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаC
Тип напряжения Перемен./постоян. (AC/DC)
Номин раб напряжение, В400
Номин напряжение постоян тока - DC, В≤ 60
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт10.5
Класс токоограничения3
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА10.0
Наличие электромагнитного расцепителяДа
Тип монтажной рейкиIEK_V0000022
Ширина по количеству модульных расстояний4,5
Время срабатывания расцепителя в зоне КЗ tm, с0,1
Количество защищенных полюсов3
Монтажная глубина - ниши, мм74,3
Способ задания уставки расцепителяIEK_V0000017
Количество силовых полюсовEV000069
Наличие электронного расцепителяНет
Общ количество полюсов3
Наличие дифференциального расцепителяНет
Наличие теплового расцепителяДа
Тип монтажаEV004369
Частота, Гц50
Отключающая способность по EN 60898, кА10
Способ задания уставки мгновенного расцепителяIEK_V0000018
Степень защиты - IPIP20
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА10.0
Климатическое исполнениеУХЛ4
Сфера примененияIEK_V0000013
Макс сечение входящего кабеля, мм²35
Тип подключенияВинтовое соединение
Возможна дополнит комплектацияДа
Наличие взрывозащитыIEK_V0000020
Номинальный ток, А16
Частота, Гц50

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяГрупповаяТранспортная
    Количество1440
    Единицы измеренияштштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиГОФРОКАРТОН ДВУХСЛОЙНЫЙГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод460605602531646060560253234606056025330
    Вес брутто, кг0.532.1221.2
    Вес нетто, кг0.481.9219.2
    Объем, м^30.0006090.0027950.02436
    Длина, см8.534.535.8
    Высота, см8.3935.8
    Ширина, см8919
    Способ нанесения информацииНа коробкуНа коробкуНа стикер
