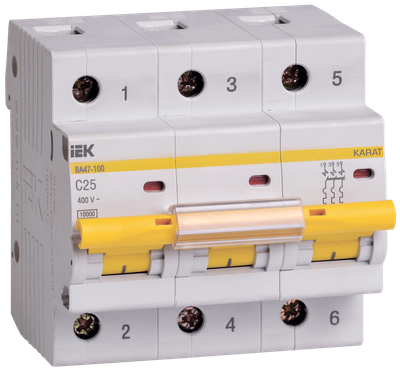

KARAT Автоматический выключатель ВА47-100 3P C 25А 10кА IEK

KARAT Автоматический выключатель ВА47-100 3P C 25А 10кА IEK

Артикул:

Основные характеристики

Количество полюсов	3
Номин импульсное выдерживаемое напряжение, кВ	6
Характеристика срабатывания - кривая тока	C
Тип напряжения	Перемен./постоян. (AC/DC)
Номинальное рабочее напряжение, В	400

Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Срок службы:
15 лет
Гарантия:
10 лет

Основные документы

Посмотреть все документы

Преимущества

Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Независимый индикатор положения контактов.
Защёлка на DIN-рейку с двойным фиксированным положением.
Широкий диапазон рабочих температур от -40°С до +50°С.
Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

Особенности конструкции

Технические характеристики

Количество полюсов	3
Номин импульсное выдерживаемое напряжение, кВ	6
Характеристика срабатывания - кривая тока	C
Тип напряжения	Перемен./постоян. (AC/DC)
Номинальное рабочее напряжение, В	400
Номин напряжение постоян тока - DC, В	≤ 60
Тип расцепителя	Тепловой, электромагнитный
Потери энергии, Вт	13.5
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА	10.0
Наличие теплового расцепителя	Да
Способ задания уставки расцепителя	По типу (A/B/C/D...)
Класс токоограничения	3
Возможна дополнит комплектация	Да
Общ количество полюсов	3
Климатическое исполнение	УХЛ4
Отключающая способность, кА	10
Время срабатывания расцепителя в зоне КЗ tm, с	0,1
Способ задания уставки мгновенного расцепителя	По кратности (Ki)
Наличие взрывозащиты	Без взрывозащиты
Тип монтажной рейки	35x7.5
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА	10.0
Тип подключения	Винтовое соединение
Наличие электронного расцепителя	Нет
Макс сечение входящего кабеля, мм²	35
Монтажная глубина - ниши, мм	74,3
Количество защищенных полюсов	3
Количество силовых полюсов	3
Сфера применения	Промышленное и бытовое
Наличие электромагнитного расцепителя	Да
Ширина по количеству модульных расстояний	4,5
Наличие дифференциального расцепителя	Нет
Степень защиты - IP	IP20
Частота, Гц	50
Тип монтажа	на DIN-рейку
Частота, Гц	50
Номинальный ток, А	25.0

Документация

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество	1	4	40
Единицы измерения	шт	шт	шт
Тип упаковки	КОРОБКА/БОКС	ГОФРОКОРОБ	ГОФРОКОРОБ
Материал упаковки	ГОФРОКАРТОН ДВУХСЛОЙНЫЙ	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056025347	4606056025354	4606056025361
Вес брутто, кг	0.53	2.12	21.2
Вес нетто, кг	0.48	1.92	19.2
Объем, м^3	0.000804	0.003216	0.03216
Длина, см	8.5	34.5	47
Высота, см	8.3	9	19
Ширина, см	8	9	36
Способ нанесения информации	На коробку	На коробку	На стикер
