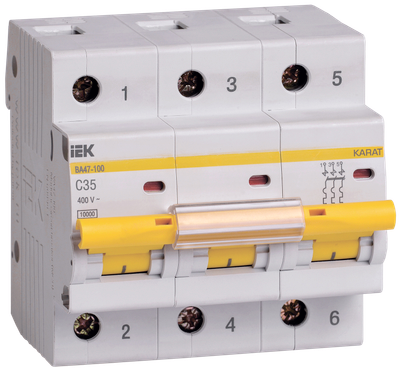

KARAT Автоматический выключатель ВА47-100 3P C 35А 10кА IEK

KARAT Автоматический выключатель ВА47-100 3P C 35А 10кА IEK
Артикул:

Основные характеристики

Номинальный ток, А35.0
Номинальное рабочее напряжение, В400
Характеристика срабатывания - кривая токаC
Отключающая способность, кА10
Количество полюсов3
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Два типа защиты от перегрузки и короткого замыкания.
  • Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
  • – контакт состояния КС47;
  • – контакт состояния КСВ47;
  • – расцепитель минимального напряжения РММ47;
  • – расцепитель независимый РН47.
  • Независимый индикатор положения контактов.
  • Защёлка на DIN-рейку с двойным фиксированным положением.
  • Широкий диапазон рабочих температур от -40°С до +50°С.
  • Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
  • Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
KARAT Автоматический выключатель ВА47-100 3P C 35А 10кА IEK

Особенности конструкции

Технические характеристики

Номинальный ток, А35.0
Номинальное рабочее напряжение, В400
Характеристика срабатывания - кривая токаC
Отключающая способность, кА10
Количество полюсов3
Тип напряжения Перемен./постоян. (AC/DC)
Сфера примененияПромышленное и бытовое
Номин напряжение постоян тока - DC, В≤ 60
Потери энергии, Вт22.5
Наличие взрывозащитыБез взрывозащиты
Тип монтажной рейки35x7.5
Класс токоограничения3
Время срабатывания расцепителя в зоне КЗ tm, с0,1
Монтажная глубина - ниши, мм74,3
Тип расцепителяТепловой, электромагнитный
Наличие теплового расцепителяДа
Тип подключенияВинтовое соединение
Способ задания уставки расцепителяПо типу (A/B/C/D...)
Номин импульсное выдерживаемое напряжение, кВ6
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА10.0
Наличие электронного расцепителяНет
Макс сечение входящего кабеля, мм²35
Количество силовых полюсов3
Тип монтажана DIN-рейку
Наличие дифференциального расцепителяНет
Частота, Гц50
Общ количество полюсов3
Возможна дополнит комплектацияДа
Наличие электромагнитного расцепителяДа
Количество защищенных полюсов3
Способ задания уставки мгновенного расцепителяПо кратности (Ki)
Частота, Гц50
Ширина по количеству модульных расстояний4,5
Климатическое исполнениеУХЛ4
Степень защиты - IPIP20
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА10.0

Документация

Логистические параметры

ИндивидуальнаяГрупповаяТранспортная
Количество1440
Единицы измеренияштштшт
Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
Материал упаковкиГОФРОКАРТОН ДВУХСЛОЙНЫЙГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод460605602540846060560254154606056025422
Вес брутто, кг0.4941.97519.751
Вес нетто, кг0.481.9219.2
Объем, м^30.0008670.0034680.03468
Длина, см8.834.547.5
Высота, см8.4919.9
Ширина, см8.4936.7
Способ нанесения информацииНа коробкуНа коробкуНа стикер
