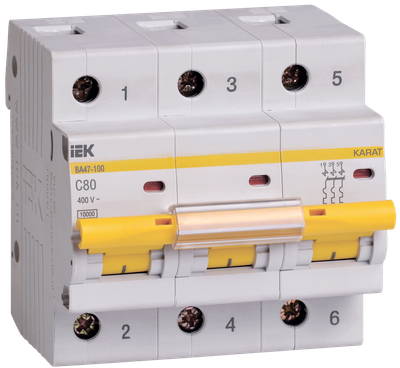

KARAT Автоматический выключатель ВА47-100 3P C 80А 10кА IEK

KARAT Автоматический выключатель ВА47-100 3P C 80А 10кА IEK

Артикул:

Основные характеристики

Количество полюсов	3
Номин импульсное выдерживаемое напряжение, кВ	6
Характеристика срабатывания - кривая тока	C
Тип напряжения	Перемен./постоян. (AC/DC)
Номинальное рабочее напряжение, В	400

Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Срок службы:
15 лет
Гарантия:
10 лет

Основные документы

Посмотреть все документы

Преимущества

Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Независимый индикатор положения контактов.
Защёлка на DIN-рейку с двойным фиксированным положением.
Широкий диапазон рабочих температур от -40°С до +50°С.
Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

Особенности конструкции

Технические характеристики

Количество полюсов	3
Номин импульсное выдерживаемое напряжение, кВ	6
Характеристика срабатывания - кривая тока	C
Тип напряжения	Перемен./постоян. (AC/DC)
Номинальное рабочее напряжение, В	400
Номин напряжение постоян тока - DC, В	≤ 60
Тип расцепителя	Тепловой, электромагнитный
Потери энергии, Вт	45.0
Макс сечение входящего кабеля, мм²	35
Общ количество полюсов	3
Время срабатывания расцепителя в зоне КЗ tm, с	0,1
Ширина по количеству модульных расстояний	4,5
Тип монтажной рейки	35x7.5
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА	10.0
Способ задания уставки расцепителя	По типу (A/B/C/D...)
Класс токоограничения	3
Степень защиты - IP	IP20
Количество защищенных полюсов	3
Частота, Гц	50
Наличие теплового расцепителя	Да
Наличие электронного расцепителя	Нет
Сфера применения	Промышленное и бытовое
Количество силовых полюсов	3
Тип монтажа	на DIN-рейку
Тип подключения	Винтовое соединение
Способ задания уставки мгновенного расцепителя	По кратности (Ki)
Возможна дополнит комплектация	Да
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА	10.0
Наличие дифференциального расцепителя	Нет
Наличие электромагнитного расцепителя	Да
Монтажная глубина - ниши, мм	74,3
Наличие взрывозащиты	Без взрывозащиты
Отключающая способность, кА	10
Климатическое исполнение	УХЛ4
Частота, Гц	50
Номинальный ток, А	80.0

Документация

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество	1	4	40
Единицы измерения	шт	шт	шт
Тип упаковки	КОРОБКА/БОКС	ГОФРОКОРОБ	ГОФРОКОРОБ
Материал упаковки	ГОФРОКАРТОН ДВУХСЛОЙНЫЙ	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056025521	4606056025538	4606056025545
Вес брутто, кг	0.495	1.98	19.8
Вес нетто, кг	0.48	1.92	19.2
Объем, м^3	0.0008	0.002795	0.032
Длина, см	8.5	34.5	35.8
Высота, см	8.3	9	35.8
Ширина, см	8	9	19
Способ нанесения информации	На коробку	На коробку	На стикер
