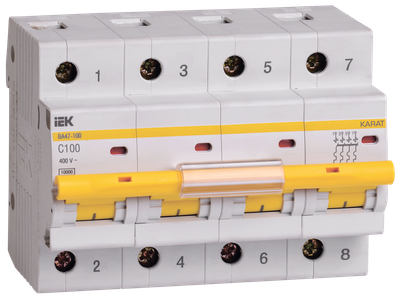

KARAT Автоматический выключатель ВА47-100 4P C 100А 10кА IEK

KARAT Автоматический выключатель ВА47-100 4P C 100А 10кА IEK

Видео

Артикул:

Основные характеристики

Количество полюсов	4
Номин импульсное выдерживаемое напряжение, кВ	6
Характеристика срабатывания - кривая тока	C
Тип напряжения	Перемен./постоян. (AC/DC)
Номин раб напряжение, В	400

Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

Срок службы:
15 лет
Гарантия:
10 лет

Основные документы

Посмотреть все документы

Преимущества

Два типа защиты от перегрузки и короткого замыкания.
Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
– контакт состояния КС47;
– контакт состояния КСВ47;
– расцепитель минимального напряжения РММ47;
– расцепитель независимый РН47.
Независимый индикатор положения контактов.
Защёлка на DIN-рейку с двойным фиксированным положением.
Широкий диапазон рабочих температур от -40°С до +50°С.
Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

Особенности конструкции

Технические характеристики

Количество полюсов	4
Номин импульсное выдерживаемое напряжение, кВ	6
Характеристика срабатывания - кривая тока	C
Тип напряжения	Перемен./постоян. (AC/DC)
Номин раб напряжение, В	400
Номин напряжение постоян тока - DC, В	≤ 60
Тип расцепителя	Тепловой, электромагнитный
Потери энергии, Вт	60.0
Способ задания уставки мгновенного расцепителя	По кратности (Ki)
Общ количество полюсов	4
Частота, Гц	50
Способ задания уставки расцепителя	По типу (A/B/C/D...)
Наличие взрывозащиты	Без взрывозащиты
Ширина по количеству модульных расстояний	6
Сфера применения	Промышленное и бытовое
Макс сечение входящего кабеля, мм²	35
Количество силовых полюсов	4
Степень защиты - IP	IP20
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА	10.0
Количество защищенных полюсов	4
Возможна дополнит комплектация	Да
Климатическое исполнение	УХЛ4
Наличие электронного расцепителя	Нет
Отключающая способность по EN 60898, кА	10
Тип монтажа	на DIN-рейку
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА	10.0
Тип подключения	Винтовое соединение
Тип монтажной рейки	35x7.5
Время срабатывания расцепителя в зоне КЗ tm, с	0,1
Наличие дифференциального расцепителя	Нет
Наличие электромагнитного расцепителя	Да
Наличие теплового расцепителя	Да
Монтажная глубина - ниши, мм	74,3
Класс токоограничения	3
Номин ток, А	100.0
Частота, Гц	50

Документация

Логистические параметры

	Индивидуальная	Групповая	Транспортная
Количество	1	3	30
Единицы измерения	шт	шт	шт
Тип упаковки	КОРОБКА/БОКС	ГОФРОКОРОБ	ГОФРОКОРОБ
Материал упаковки	ГОФРОКАРТОН ДВУХСЛОЙНЫЙ	ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ	ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
Штрихкод	4606056025613	4606056025620	4606056025637
Вес брутто, кг	0.673	2.018	20.18
Вес нетто, кг	0.58	1.74	17.4
Объем, м^3	0.001152	0.002795	0.03456
Длина, см	8.5	34.5	20
Высота, см	8.3	9	36
Ширина, см	11	9	48
Способ нанесения информации	На коробку	На коробку	На стикер
