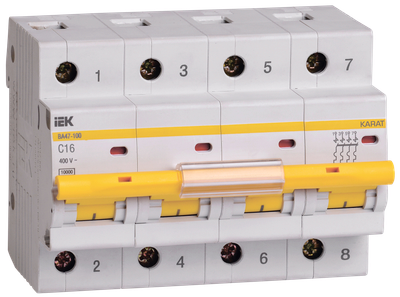

KARAT Автоматический выключатель ВА47-100 4P C 16А 10кА IEK

Артикул:
Основные характеристики
Количество полюсов | 4 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Описание
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47.
- Независимый индикатор положения контактов.
- Защёлка на DIN-рейку с двойным фиксированным положением.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

Особенности конструкции
Технические характеристики
Количество полюсов | 4 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | C |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Номин напряжение постоян тока - DC, В | ≤ 60 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 14.0 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
Отключающая способность по EN 60898, кА | 10 |
Наличие теплового расцепителя | Да |
Частота, Гц | 50 |
Количество защищенных полюсов | 4 |
Тип подключения | Винтовое соединение |
Способ задания уставки расцепителя | По типу (A/B/C/D...) |
Тип монтажной рейки | 35x7.5 |
Тип монтажа | на DIN-рейку |
Наличие взрывозащиты | Без взрывозащиты |
Возможна дополнит комплектация | Да |
Монтажная глубина - ниши, мм | 74,3 |
Способ задания уставки мгновенного расцепителя | По кратности (Ki) |
Общ количество полюсов | 4 |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
Класс токоограничения | 3 |
Ширина по количеству модульных расстояний | 6 |
Количество силовых полюсов | 4 |
Наличие электромагнитного расцепителя | Да |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Наличие дифференциального расцепителя | Нет |
Наличие электронного расцепителя | Нет |
Степень защиты - IP | IP20 |
Климатическое исполнение | УХЛ4 |
Сфера применения | Промышленное и бытовое |
Макс сечение входящего кабеля, мм² | 35 |
Частота, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 3 | 30 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | ГОФРОКАРТОН ДВУХСЛОЙНЫЙ | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056025675 | 4606056025682 | 4606056025699 |
Вес брутто, кг | 0.683 | 2.05 | 20.5 |
Вес нетто, кг | 0.58 | 1.74 | 17.4 |
Объем, м^3 | 0.00088 | 0.002795 | 0.02639 |
Длина, см | 8.5 | 34.5 | 35.8 |
Высота, см | 8.3 | 9 | 35.8 |
Ширина, см | 11 | 9 | 19 |
Способ нанесения информации | На коробку | На коробку | На стикер |
