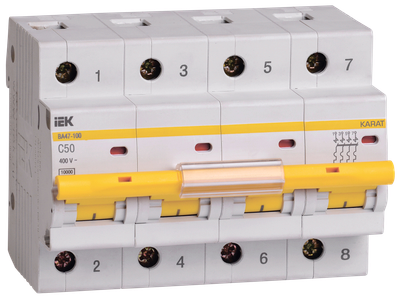

KARAT Автоматический выключатель ВА47-100 4P C 50А 10кА IEK

KARAT Автоматический выключатель ВА47-100 4P C 50А 10кА IEK
Артикул:

Основные характеристики

Номин ток, А50.0
Количество полюсов4
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаC
Тип напряжения Перемен./постоян. (AC/DC)
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Два типа защиты от перегрузки и короткого замыкания.
  • Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
  • – контакт состояния КС47;
  • – контакт состояния КСВ47;
  • – расцепитель минимального напряжения РММ47;
  • – расцепитель независимый РН47.
  • Независимый индикатор положения контактов.
  • Защёлка на DIN-рейку с двойным фиксированным положением.
  • Широкий диапазон рабочих температур от -40°С до +50°С.
  • Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
  • Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
KARAT Автоматический выключатель ВА47-100 4P C 50А 10кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А50.0
Количество полюсов4
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаC
Тип напряжения Перемен./постоян. (AC/DC)
Номин раб напряжение, В400
Номин напряжение постоян тока - DC, В≤ 60
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт36.0
Сфера примененияIEK_V0000013
Отключающая способность по EN 60898, кА10
Способ задания уставки расцепителяIEK_V0000017
Количество защищенных полюсов4
Степень защиты - IPIP20
Способ задания уставки мгновенного расцепителяIEK_V0000018
Общ количество полюсов4
Частота, Гц50
Тип монтажной рейкиIEK_V0000022
Время срабатывания расцепителя в зоне КЗ tm, с0,1
Макс сечение входящего кабеля, мм²35
Тип подключенияВинтовое соединение
Тип монтажаEV004369
Наличие электромагнитного расцепителяДа
Наличие взрывозащитыIEK_V0000020
Количество силовых полюсовEV000070
Наличие электронного расцепителяНет
Ширина по количеству модульных расстояний6
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА10.0
Возможна дополнит комплектацияДа
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА10.0
Наличие теплового расцепителяДа
Класс токоограничения3
Монтажная глубина - ниши, мм74,3
Наличие дифференциального расцепителяНет
Климатическое исполнениеУХЛ4
Частота, Гц50
Номинальный ток, А50

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяГрупповаяТранспортная
    Количество1330
    Единицы измеренияштштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиГОФРОКАРТОН ДВУХСЛОЙНЫЙГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод460605602582846060560258354606056025842
    Вес брутто, кг0.6732.0220.2
    Вес нетто, кг0.581.7417.4
    Объем, м^30.001140.0027950.0342
    Длина, см8.534.547.5
    Высота, см8.3920
    Ширина, см11936
    Способ нанесения информацииНа коробкуНа коробкуНа стикер
