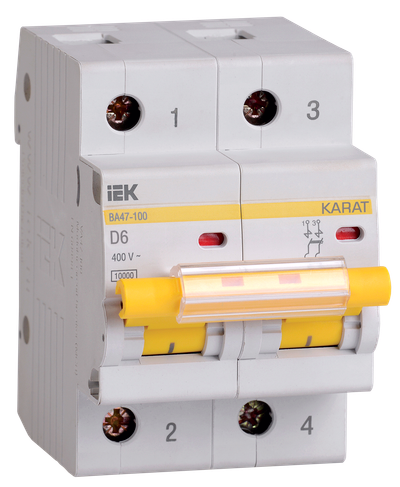

KARAT Автоматический выключатель ВА47-100 2P D 6А 10кА IEK

KARAT Автоматический выключатель ВА47-100 2P D 6А 10кА IEK
Артикул:

Основные характеристики

Номин ток, А6.0
Количество полюсов2
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Номин отключающая способность, кА10.0
Посмотреть все характеристики

Описание

Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.

  • Срок службы:

    15 лет

  • Гарантия:

    10 лет

Основные документы

Посмотреть все документы

Преимущества

  • Два типа защиты от перегрузки и короткого замыкания.
  • Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
  • – контакт состояния КС47;
  • – контакт состояния КСВ47;
  • – расцепитель минимального напряжения РММ47;
  • – расцепитель независимый РН47.
  • Независимый индикатор положения контактов.
  • Защёлка на DIN-рейку с двойным фиксированным положением.
  • Широкий диапазон рабочих температур от -40°С до +50°С.
  • Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
  • Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
  • Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.
KARAT Автоматический выключатель ВА47-100 2P D 6А 10кА IEK

Особенности конструкции

Технические характеристики

Номин ток, А6.0
Количество полюсов2
Номин импульсное выдерживаемое напряжение, кВ6
Характеристика срабатывания - кривая токаD
Номин отключающая способность, кА10.0
Тип напряжения Перемен./постоян. (AC/DC)
Номин раб напряжение, В400
Номин напряжение постоян тока - DC, В60
Тип расцепителяТепловой, электромагнитный
Потери энергии, Вт6.0
Наличие теплового расцепителяДа
Возможна дополнит комплектацияДа
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА10.0
Наличие дифференциального расцепителяНет
Электр износостойкость, циклов6000
Отключающая способность по EN 60898, кА10
Макс сечение входящего кабеля, мм²35
Класс защиты от поражения электрическим током0
Наличие взрывозащитыIEK_V0000020
Возможность присоединения шинPIN (штырь)
РемонтопригодностьНет
Мех износостойкость, циклов20000
Тип монтажаEV004369
Тип монтажной рейкиIEK_V0000022
Класс токоограничения3
С задержкойНет
Общ количество полюсов2
Количество силовых полюсовEV000600
Время срабатывания расцепителя в зоне КЗ tm, с0,1
Ширина по количеству модульных расстояний3
Наличие электронного расцепителяНет
Количество защищенных полюсов2
Режим работыПродолжительный-S1
Тип подключенияВинтовое соединение
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА10.0
Климатическое исполнениеУХЛ4
Наличие электромагнитного расцепителяДа
Степень защиты - IPIP20
Частота, Гц50
Подходит для защитного выкл двигателяДа
Вес одного полюса, кг0,162
Рабочая температура окружающей среды, °C-40...50
Частота, Гц50
Номинальный ток, А6

Документация

Комплектация

    Логистические параметры

    ИндивидуальнаяГрупповаяТранспортная
    Количество1660
    Единицы измеренияштштшт
    Тип упаковкиКОРОБКА/БОКСГОФРОКОРОБГОФРОКОРОБ
    Материал упаковкиКАРТОНГОФРОКАРТОН ТРЕХСЛОЙНЫЙГОФРОКАРТОН ПЯТИСЛОЙНЫЙ
    Штрихкод460605680637346060568063804606056806397
    Вес брутто, кг0.3271.9619.6
    Вес нетто, кг0.3251.9519.5
    Объем, м^30.0005640.0027950.03384
    Длина, см8.534.547
    Высота, см8.3920
    Ширина, см5.5936
    Способ нанесения информацииНа стикерНа стикерНа стикер
