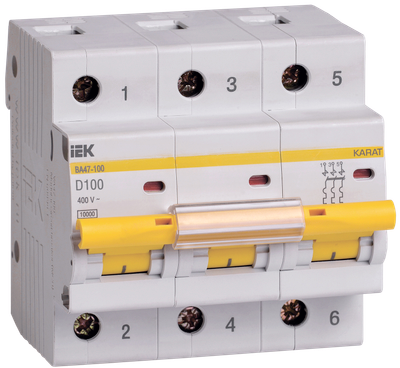

KARAT Автоматический выключатель ВА47-100 3P D 100А 10кА IEK

Основные характеристики
Количество полюсов | 3 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Описание
Автоматические выключатели ВА47-100 предназначены для защиты распределительных и групповых цепей, имеющих активную и индуктивную нагрузки. Рекомендуются к применению во вводно-распределительных устройствах бытовых и промышленных электроустановок.
Срок службы:
15 лет
Гарантия:
10 лет
Преимущества
- Два типа защиты от перегрузки и короткого замыкания.
- Полный комплект дополнительных устройств с возможностью простой самостоятельной установки:
- – контакт состояния КС47;
- – контакт состояния КСВ47;
- – расцепитель минимального напряжения РММ47;
- – расцепитель независимый РН47.
- Независимый индикатор положения контактов.
- Защёлка на DIN-рейку с двойным фиксированным положением.
- Широкий диапазон рабочих температур от -40°С до +50°С.
- Усовершенствованная более широкая рукоятка выключателя с увеличенной площадью контакта.
- Насечки на контактных зажимах снижают тепловые потери и увеличивают механическую устойчивость соединения.
- Увеличенная коммутационная способность 10000А позволяет устанавливать ВА47-100 в качестве вводных автоматических выключателей.

Особенности конструкции
Технические характеристики
Количество полюсов | 3 |
Номин импульсное выдерживаемое напряжение, кВ | 6 |
Характеристика срабатывания - кривая тока | D |
Тип напряжения | Перемен./постоян. (AC/DC) |
Номин раб напряжение, В | 400 |
Номин напряжение постоян тока - DC, В | ≤ 60 |
Тип расцепителя | Тепловой, электромагнитный |
Потери энергии, Вт | 45.0 |
Отключающая способность по EN 60898, кА | 10 |
Способ задания уставки расцепителя | По типу (A/B/C/D...) |
Количество защищенных полюсов | 3 |
Номин отключающая способность при коротком замыкании EN 60898 при 400 В, кА | 10.0 |
Тип монтажной рейки | 35x7.5 |
Наличие теплового расцепителя | Да |
Частота, Гц | 50 |
Климатическое исполнение | УХЛ4 |
Макс сечение входящего кабеля, мм² | 35 |
Тип подключения | Винтовое соединение |
Время срабатывания расцепителя в зоне КЗ tm, с | 0,1 |
Общ количество полюсов | 3 |
Ширина по количеству модульных расстояний | 4,5 |
Наличие взрывозащиты | Без взрывозащиты |
Номин отключающая способность при коротком замыкании EN 60898 при 230 В, кА | 10.0 |
Монтажная глубина - ниши, мм | 74,3 |
Наличие электронного расцепителя | Нет |
Тип монтажа | на DIN-рейку |
Степень защиты - IP | IP20 |
Сфера применения | Промышленное и бытовое |
Возможна дополнит комплектация | Да |
Наличие электромагнитного расцепителя | Да |
Класс токоограничения | 3 |
Количество силовых полюсов | 3 |
Способ задания уставки мгновенного расцепителя | По кратности (Ki) |
Наличие дифференциального расцепителя | Нет |
Частота, Гц | 50 |
Документация
Сертификаты
Паспорта и РЭ
Схемы подключения
Информационные материалы
Дополнительные изображения
Дополнительное фото продукта (JPG, 645.40 KB)
Дополнительное фото продукта (JPG, 616.53 KB)
Дополнительное фото продукта (JPG, 839.42 KB)
Дополнительное фото продукта (JPG, 1003.25 KB)
Дополнительное фото продукта (JPG, 739.67 KB)
Дополнительное фото продукта (JPG, 838.20 KB)
Дополнительное фото продукта (JPG, 863.64 KB)
Дополнительное фото продукта (JPG, 1.72 MB)
Дополнительное фото продукта (JPG, 887.60 KB)
Дополнительное фото продукта (JPG, 1.10 MB)
Схема Подключения (JPG, 130.60 KB)
Инструкция по использованию таблиц селективности (PDF, 390.22 KB)
Габаритный Чертеж (JPG, 175.64 KB)
Листовка (PDF, 2.92 MB)
Таблицы селективности 01 (XLSX, 322.87 KB)
Таблицы селективности 02 с 01 (XLSX, 197.92 KB)
Модели для проектировщиков
Логистические параметры
Индивидуальная | Групповая | Транспортная | |
---|---|---|---|
Количество | 1 | 4 | 40 |
Единицы измерения | шт | шт | шт |
Тип упаковки | КОРОБКА/БОКС | ГОФРОКОРОБ | ГОФРОКОРОБ |
Материал упаковки | КАРТОН | ГОФРОКАРТОН ТРЕХСЛОЙНЫЙ | ГОФРОКАРТОН ПЯТИСЛОЙНЫЙ |
Штрихкод | 4606056019605 | 4606056019612 | 4606056019629 |
Вес брутто, кг | 0.46 | 1.84 | 18.4 |
Вес нетто, кг | 0.45 | 1.8 | 18 |
Объем, м^3 | 0.000864 | 0.002795 | 0.03456 |
Длина, см | 8.5 | 34.5 | 20 |
Высота, см | 8.3 | 9 | 36 |
Ширина, см | 8 | 9 | 48 |
Способ нанесения информации | На коробку | На коробку | На стикер |
